Die lunaIP Video-Türsprechanlagen sind modular aufgebaut lassen sich kombinieren mit Kartenleser oder weiteren Ruftasten-Modulen

 (max.8), so dass auch grössere Projekte mit bis zu 25 Wohneinheiten problemlos realisierbar sind.

Für die Montage stehen verschiedene Auf- und Unterputzgehäuse zur Verfügung. Die Türstationen können sowohl über Innenstationen

(Displays) bedient werden als auch z.B. mobil über Apps oder die luna CMS-Software.

lunaIP Intercom (09.17) Download Broschüre

lunaIP Intercom Aussensprechstellen über CAT/5

L-TS-5500

Aufnahmesensor: Auflösung: Objektiv: Blickwinkel: Türöffner: Ruftasten: Alarm Ein-/ Ausgänge: Spannungsversorgung: Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:
1/4" 1 Megapixel CMOS Bild-Sensor Aufzeichnung in 800(H) x 480(V) Pixel 2.8mm Miniobjektiv 75°(H) 12VDC Ausgang (30mA max. mit PoE, 300mA max. mit separater 12VDC Versorgung 1 2/0 10-15 VDC oder PoE, 10 Watt IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 129mm(B) x 140mm(H) x 32,2mm(T) Edelstahl 800g

L-TS-5510

Aufnahmesensor: Auflösung: Objektiv: Blickwinkel: Türöffner: Ruftasten: Alarm Ein-/ Ausgänge: Spannungsversorgung: Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:
1/3" 1.3 Megapixel CMOS Bild-Sensor Aufzeichnung in 800(H) x 480(V) Pixel 2.8mm Miniobjektiv 90°(H) 12VDC Ausgang (30mA max. mit PoE, 300mA max. mit separater 12VDC Versorgung 1 2/0 10-15 VDC oder PoE, 10 Watt IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 110,5mm(H) x 109,5mm(H) x 34mm(T) Edelstahl 800g

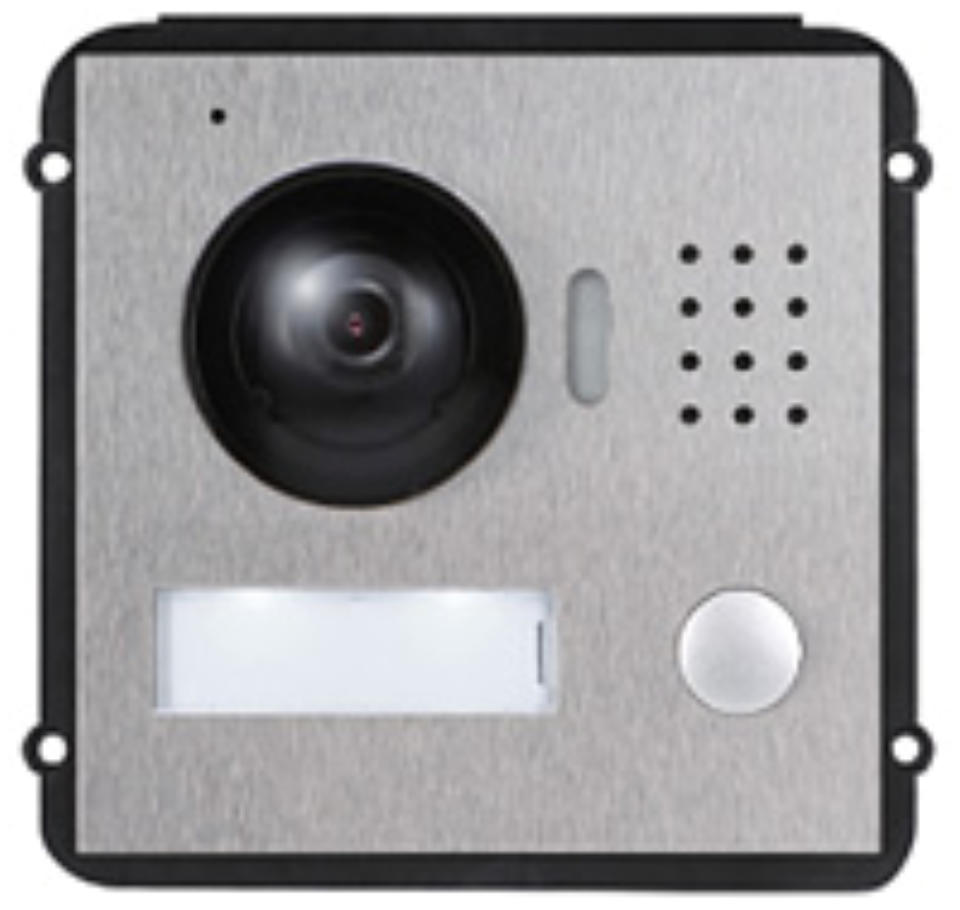

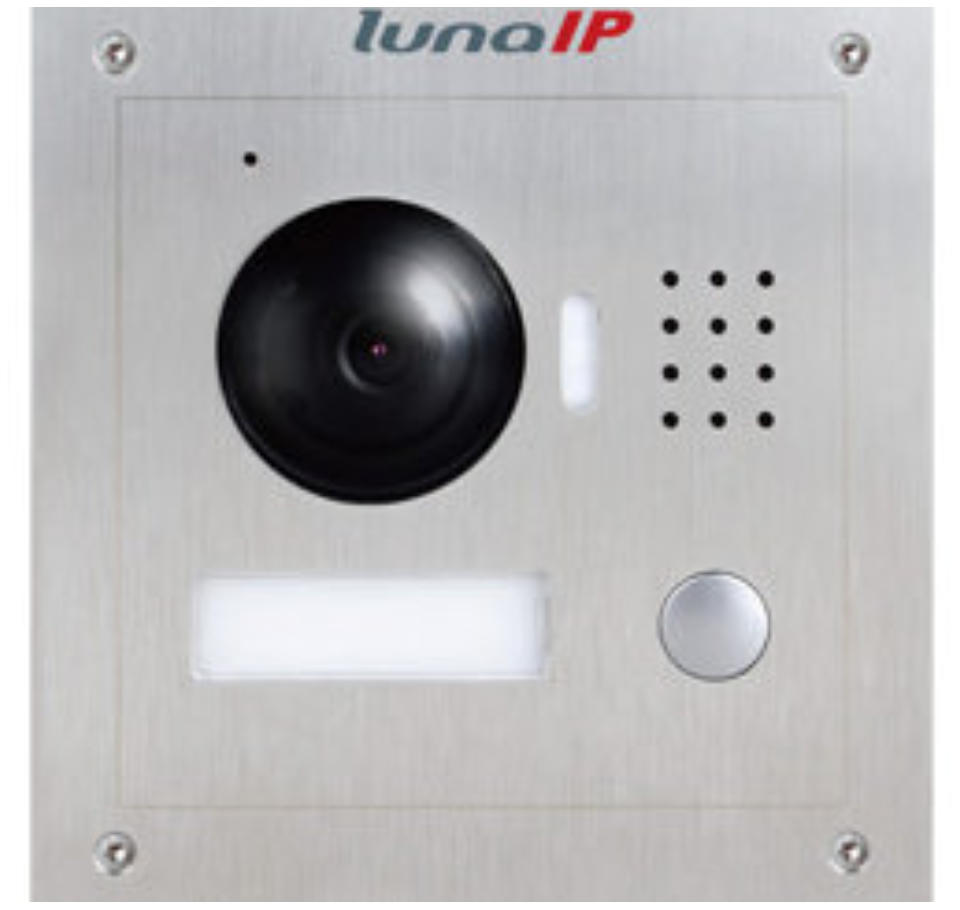

Die lunaIP L-TS-5500 ist eine Video- Türsprechanlage. Optisch ansprechend (Edelstahl) ist sie für den Aussenbereich geeignet und ausgestattet mit einer Megapixel-Weitwinkelkamera (Sichtbereich 75°) sowie Mikrofon, Lautsprecher und einer Ruftaste. Auf einer der passenden Innenstationen mit Display (L-IS-5500/5501) werden die Türmeldungen und -Videos angezeigt. Ggensprechen ist möglich über die Displays, die App oder die lunaCMS- Software für PC. Auf einer SD-Karte der Innenstation können Audio- und Videonachrichten von Besuchern aufgezeichnet werden, welche dann lokal am Monitor oder mobil (App) abgerufen werden können. Die L-TS-5500 ist schlagfest und alarmiert bei unberechtigtem Manipulieren (Entfernen). Über einen schaltbaren Ausgang kann ein Türöffner angesprochen werden, auch per Fernzugriff. Für die Montage kann zwischen einem Aufputz- und Unterputzgehäuse gewählt werden (L-RA-5001-AP/AU). Angeschlossen wird dieses Modell über Netzwerk (RJ45). Spannungsversorgung 12VDC.

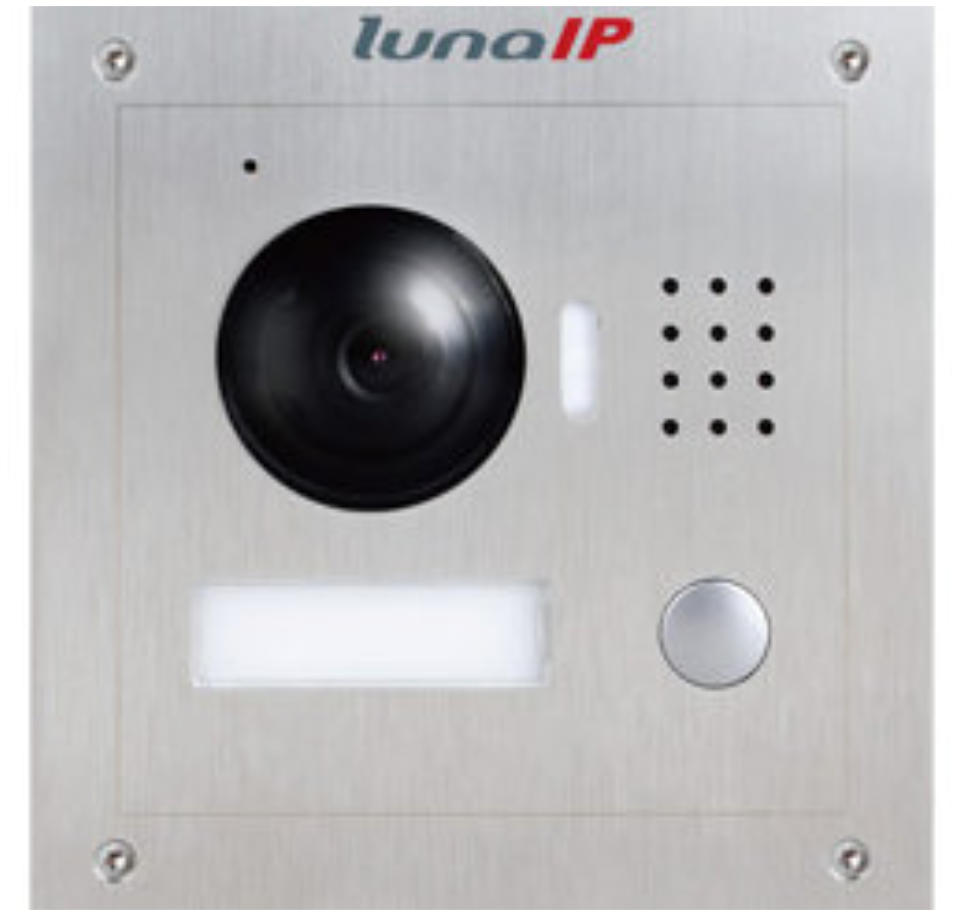

Das L-TS-5510 ist ein Netzwerk Türsprechanlagenmodul für den Aussenbereich (IP54) im Edelstahlgehäuse. Es verfügt über eine 1,3MP Weitwinkelkamera (2,8mm) sowie Mikrofon, Lautsprecher und eine Ruftaste, Sie unterstützt die Aufzeichnung von Audio- und Videonachrichten von Besuchern (auf passenden Monitoren mit SD-Karte), welche dann lokal oder per mobil (App) abgerufen werden können. Das Modul ist nach IK07 schlagfest. Über einen Kontakt im passenden Rahmen (Aufputz oder Unterputz) wird zudem ein unbefugtes Manipulieren (Entfernen) des Moduls detektiert und angezeigt. Über einen schaltbaren 12V Ausgang kann zB ein Türöffner angesprochen werden, auch per Fernzugriff. Zusammen mit anderen Modulen (Dreifach-Ruftasten, Kartenleser) lässt sich flexibel eine Türsprechanlage kombinieren. Die passenden Auf- oder Unterputzgehäuse sind vorhanden

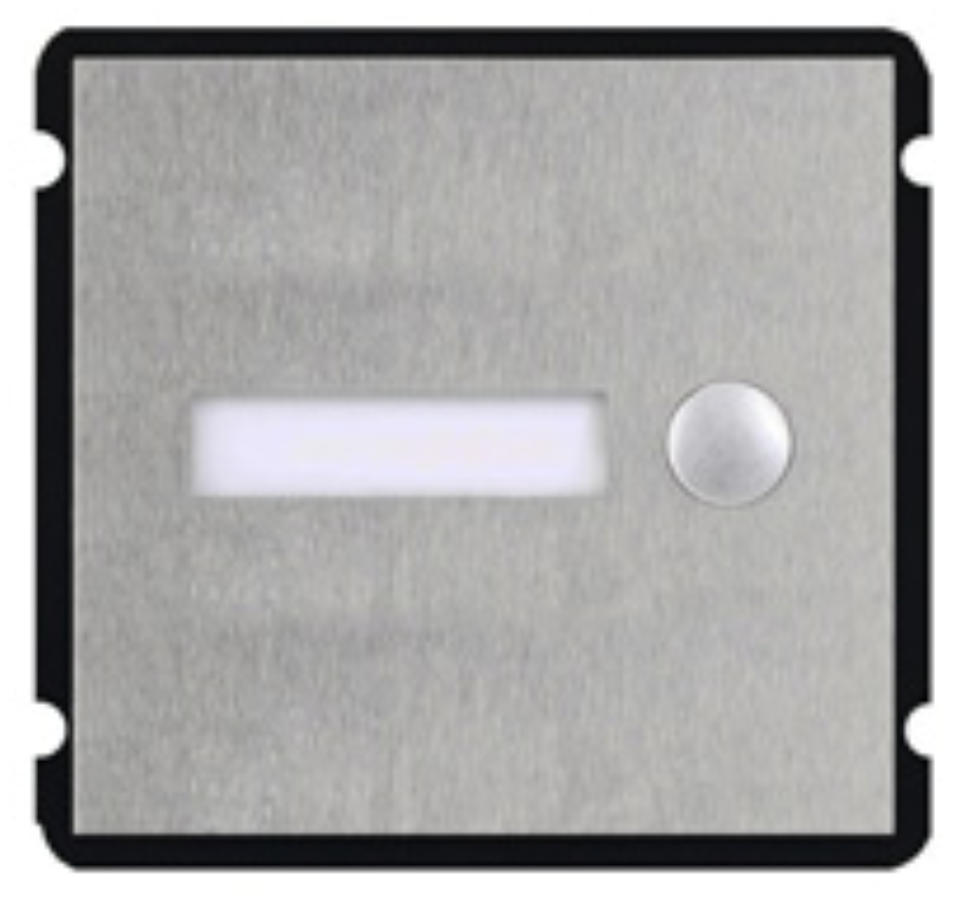

Das L-TA-5511 ist eine Netzwerk Türsprechanlagenmodul für den Außenbereich (IP54) im Edelstahlgehäuse mit einer einzelnen Klingeltaste und ergänzt das Kamera- Hauptmodul L-TS-5510. Eine separate Spannungsversorgung ist nicht nötig, diese erfolgt über den Anschluss zum Hauptmodul. Das L-KL-5510 ist nach IK07 schlagfest. Zusammen mit anderen Modulen  lässt sich flexibel eine Türsprechanlage kombinieren. Die passenden Auf- oder Unterputzgehäuse sind vorhanden
Tastenmodul, 1 Ruftaste IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 110,5mm(H) x 109,5mm(H) x 34mm(T) Edelstahl 800g

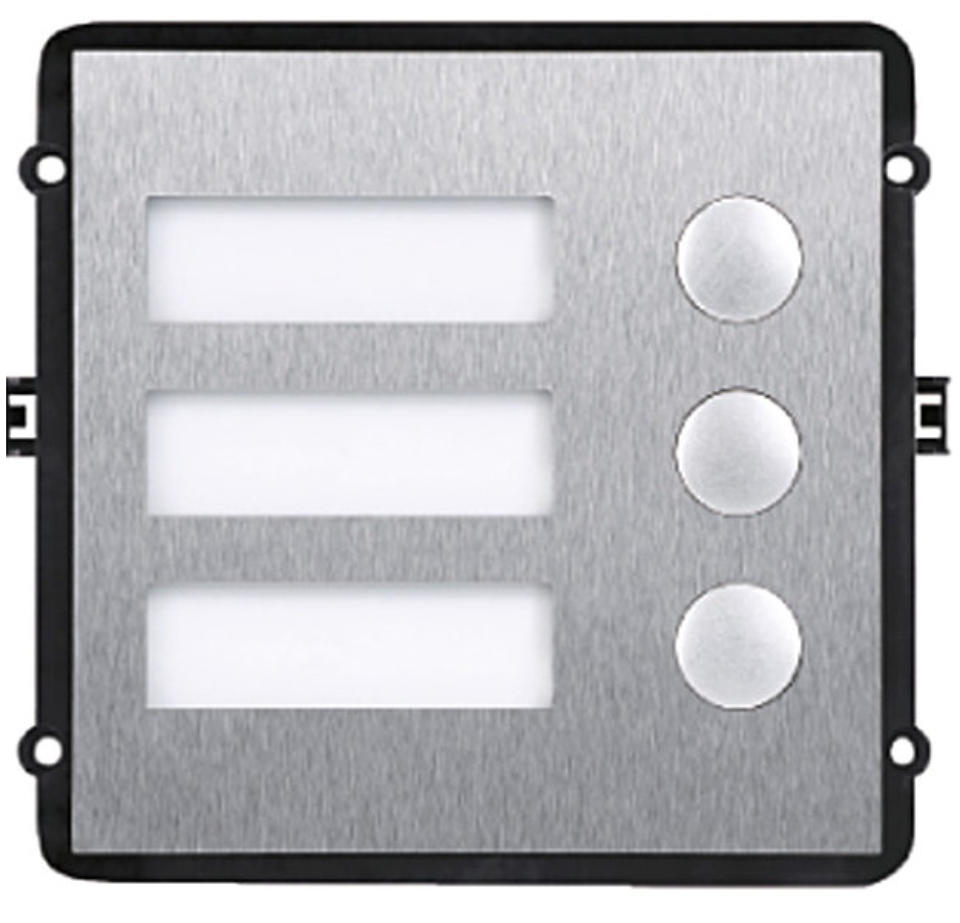

Das L-TA-5513 ist Türsprechanlagen- modul für den Aussenbereich (IP54) im Edelstahlgehäuse. Es verfügt über drei separate Ruftasten-Knöpfe und ergänzt das Kamera-Hauptmodul L-TS-5510. Eine separate Spannungsversorgung ist nicht nötig, diese erfolgt über den Anschluss zum Hauptmodul. Das L-TA-5513 ist nach IK07 schlagfest. Zusammen mit anderen Modulen (Kamera, Kartenleser) lässt sich flexibel eine Türsprechanlage kombinieren.
Tastenmodul, 3 Ruftasten IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 110,5mm(H) x 109,5mm(H) x 34mm(T) Edelstahl 800g

lunaIP Intercom 7“ Monitore über CAT/5

L-IS-5500

Bildschirmgrösse: Signaleingang: Auflösung: Menüsprache: Bedienung: Alarm Ein-/ Ausgänge: Audio Ein-/ Ausgänge: Speicher: Gehäuse/Material / Farbe: Spannungsversorgung: zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:

L-IS-5501

  Bildschirmgrösse: Signaleingang: Auflösung: Menüsprache: Bedienung: Alarm Ein-/ Ausgänge: Audio Ein-/ Ausgänge: Speicher: Gehäuse/Material / Farbe: Spannungsversorgung: zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:

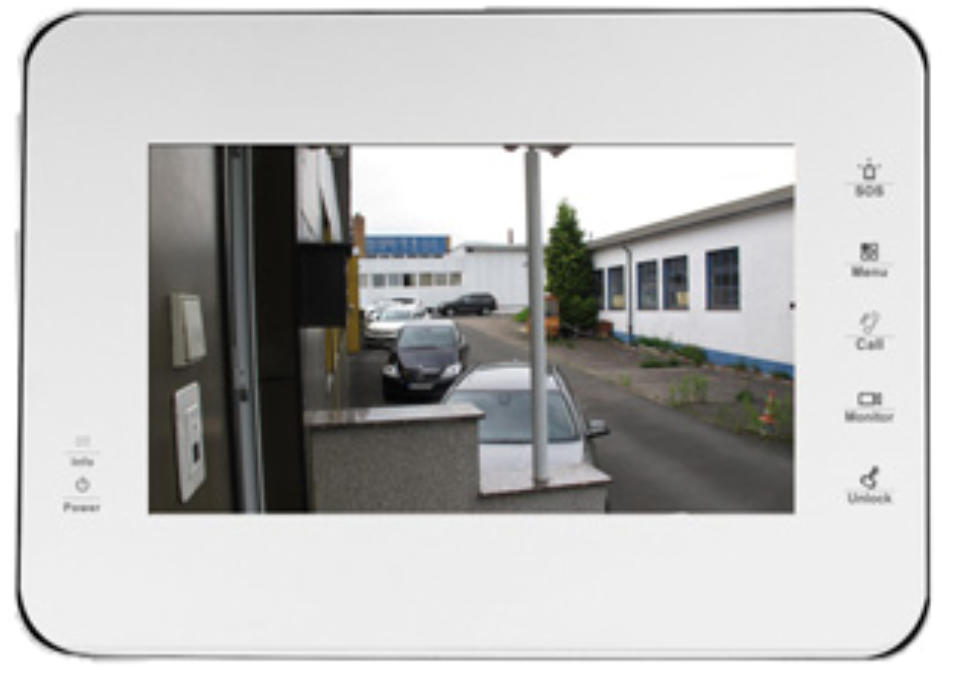

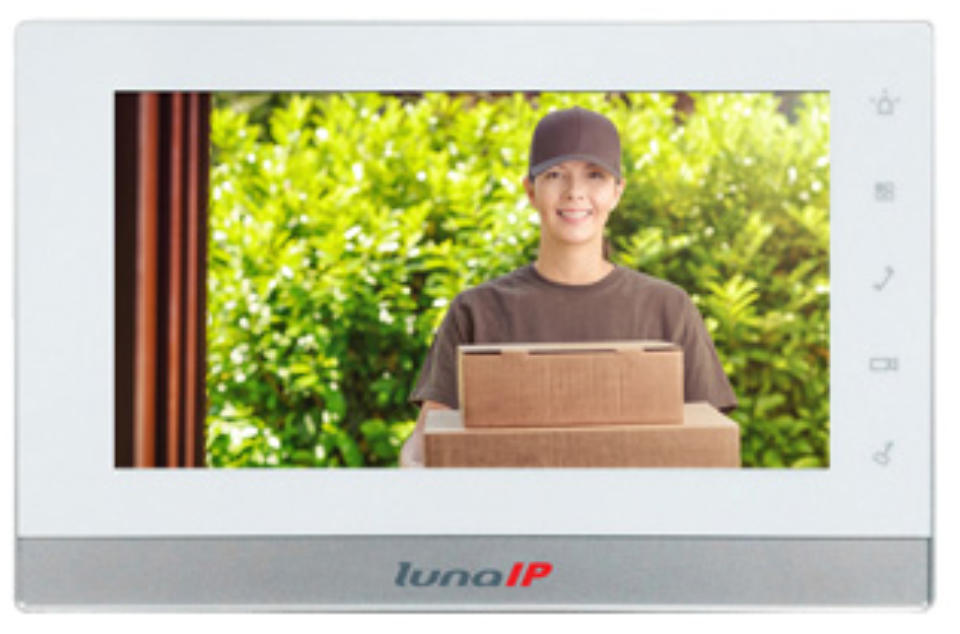

Der lunaIP L-IS-5500 ist ein optisch ansprechender 7" Touchscreen LCD (800x480px) zur Überwachung und Bedienung von Türsprechanlagen. Bild und Ton werden über Netzwerk (IP) übertragen. Der Monitor verfügt über Mikrofon und Laustprecher sowie einen SD-Kartenslot zum Aufzeichnen von Videos, Bilder und Nachrichten

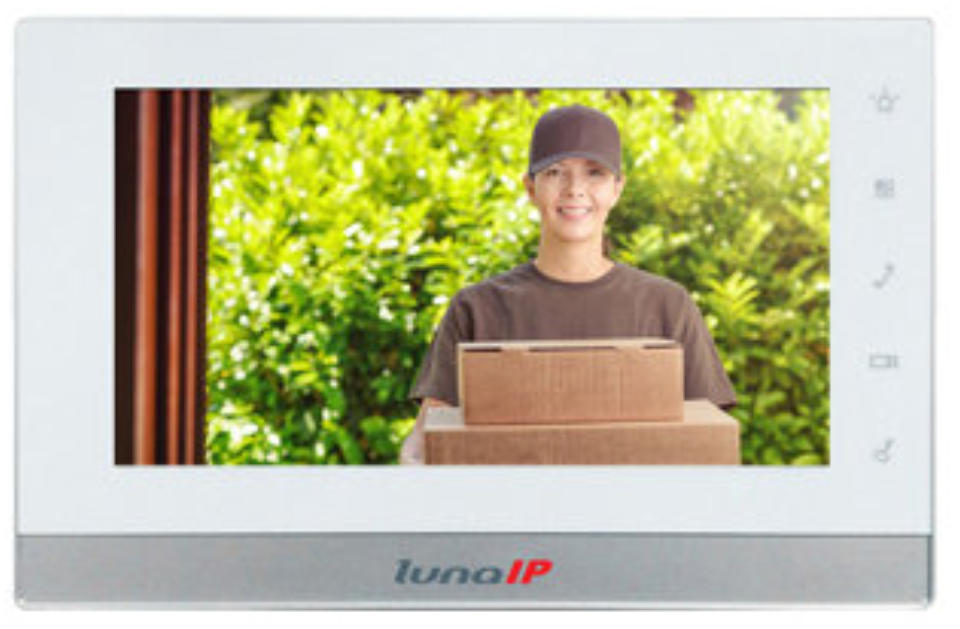

Der L-IS-5501 ist ein optisch ansprechender 7" LCD (800x480px) zur Überwachung und Bedienung von Türsprechanlagen. Bild und Ton werden über Netzwerk (IP) übertragen. Der Monitor verfügt über Mikrofon und Lautsprecher sowie internen Speicher (3,8Gb) zum Aufzeichnen von Videos, Bilder und Nachrichten.sich flexibel eine Türsprechanlage kombinieren.
7“ über Netzwerk (IP) 800 (H) x 480 (V) u.a. deutsch, englisch, französisch Touchscreen und Tasten 8/ 0 Mikrofon, Lautsprecher 3.8 GB intern Aluminium, Kunststoff / grau, weiss 10-15 VDC, 7 Watt oder über CAT/5 ab Switch L-SW-5500 -10 °C bis +60 °C 221,2(B) x 154,3(H) x 24,2(T) mm 800 g
7“ über Netzwerk (IP) 800 (H) x 480 (V) u.a. deutsch, englisch, französisch Touchscreen und Tasten 6 / 1(max 12VDC, 30mA) Mikrofon, Lautsprecher MicroSD Cardslot, max 32GB Aluminium, Kunststoff / grau, weiss 10-15 VDC, 7 Watt oder über CAT/5 ab Switch L-SW-5500 -10 °C bis +60 °C 200(B) x 136(H) x 22(T) mm

lunaIP Intercom Aussensprechstellen über CAT/5 - und Innensprechstellen über Zweidraht

L-IS-5601

Bildschirmgrösse: Signaleingang: Auflösung: Menüsprache: Bedienung: Alarm Ein-/ Ausgänge: Audio Ein-/ Ausgänge: Speicher: Gehäuse/Material / Farbe: Spannungsversorgung: zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:
Der lunaIP L-IS-5601 ist ein optisch ansprechender 7" Touchscreen LCD (800x480px) zur Überwachung und Bedienung von Türsprechanlagen. Zum Anschluss des Monitors wird der Switch L-SW-5601 benötigt, welcher seine Daten von einem IP Türsprechanlagenmodul bekommt. Bei dieser gemischten Installation lassen sich vorhandene Klingelanlagen ohne grossen Aufwand umrüsten (s. Bild). Bild und Ton werden über Zweidraht übertragen. Der Monitor verfügt über Mikrofon und Lautsprecher sowie einen SD-Kartenslot zum Aufzeichnen von Videos, Bilder und Nachrichten
7“ Zweidraht 800 (H) x 480 (V) u.a. deutsch, englisch, französisch Touchscreen und Tasten 6 / 1(max 12VDC, 30mA) Mikrofon, Lautsprecher MicroSD Cardslot, max 32GB Aluminium, Kunststoff / grau, weiss 10-15 VDC, 7 Watt oder über Zweidraht ab Switch L-SW-5601 -10 °C bis +60 °C 200(B) x 136(H) x 22(T) mm 800 g

lunaIP Intercom Zubehör zur Montage der Aussensprechstellen

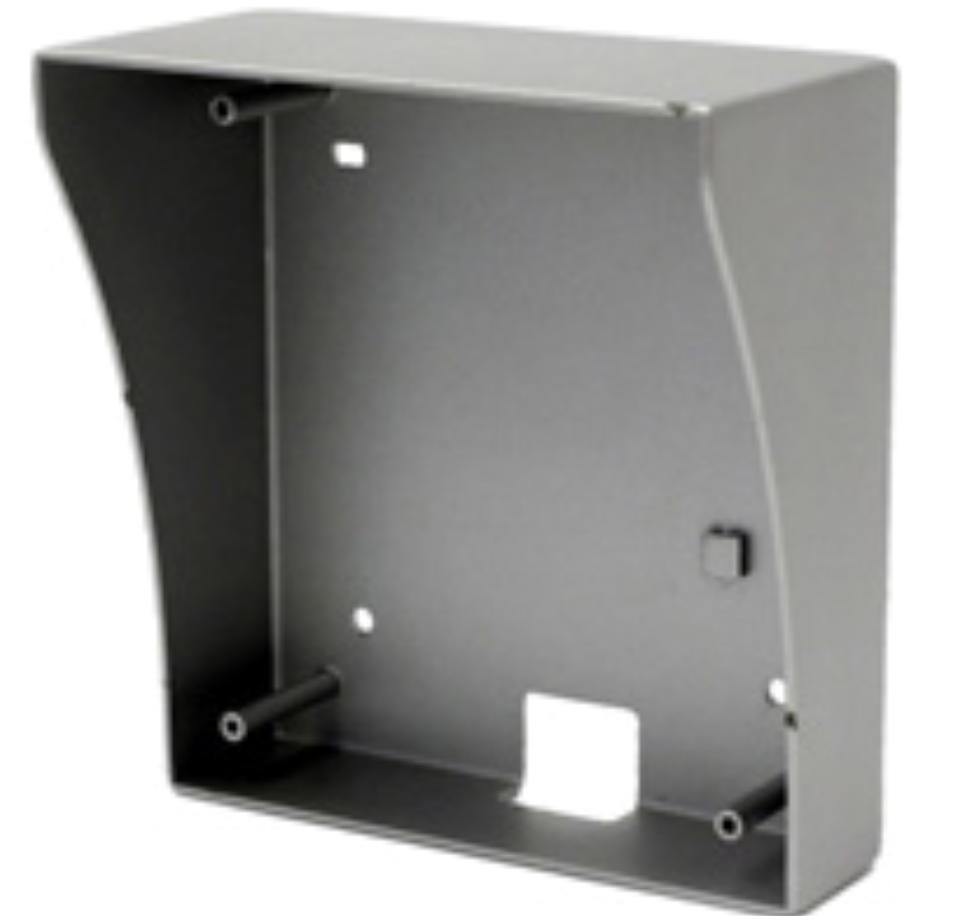

L-RA-5001-AP


Aufputzrahmen für Türsprechanlage, für Einzelmodule L-TS-5500/5600

L-RA-5001-UP

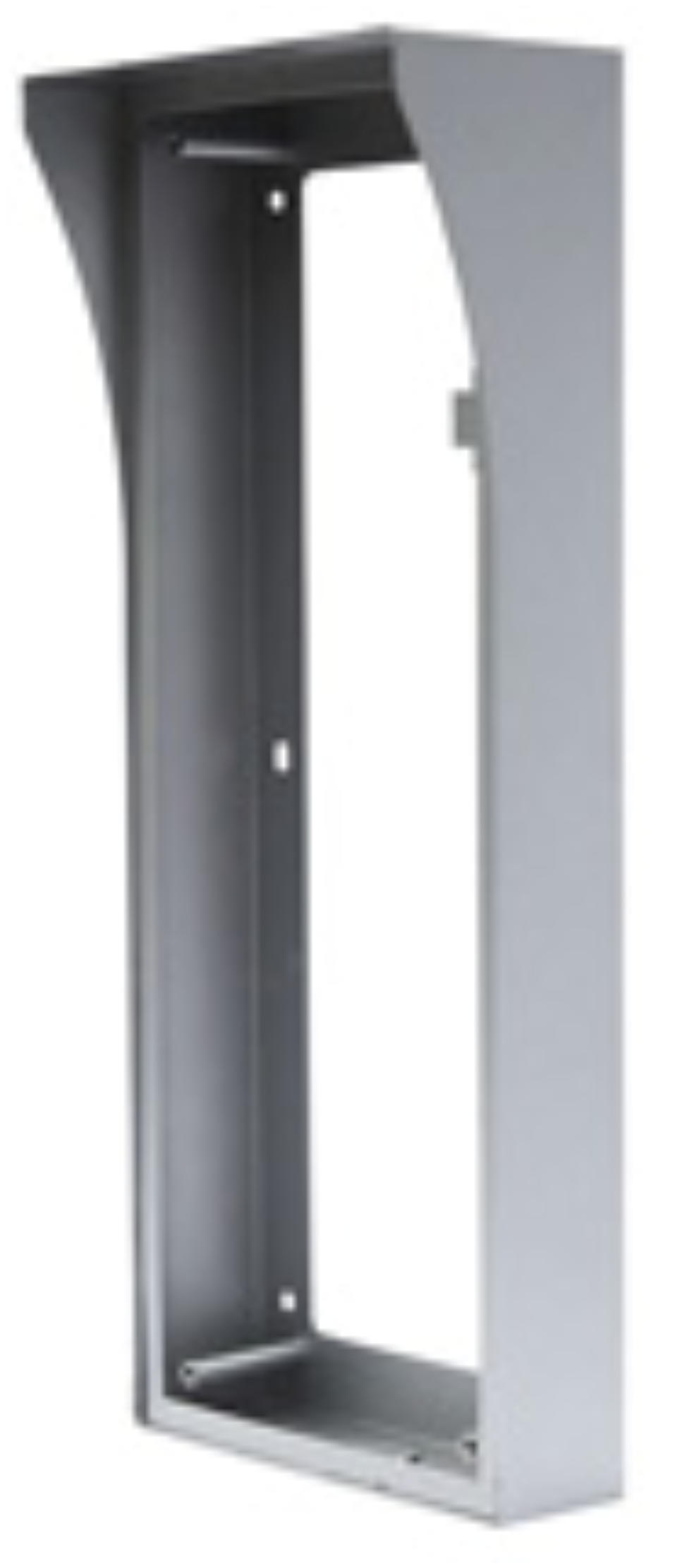

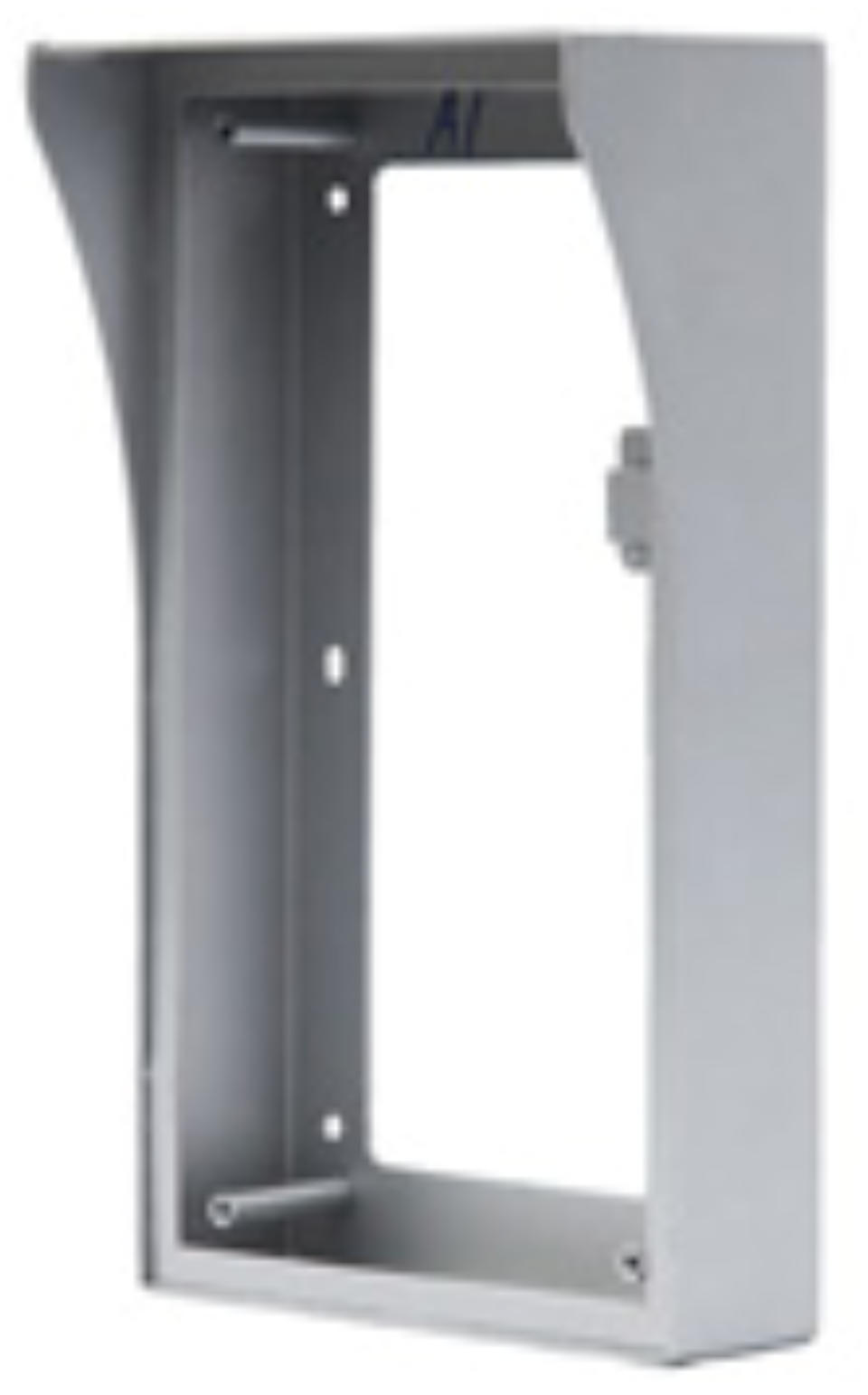

L-RA-5012-AP


Aufputzrahmen für Türsprechanlage, für 2 Module (Blende L-BL-5012 wird zusätzlich benötigt)

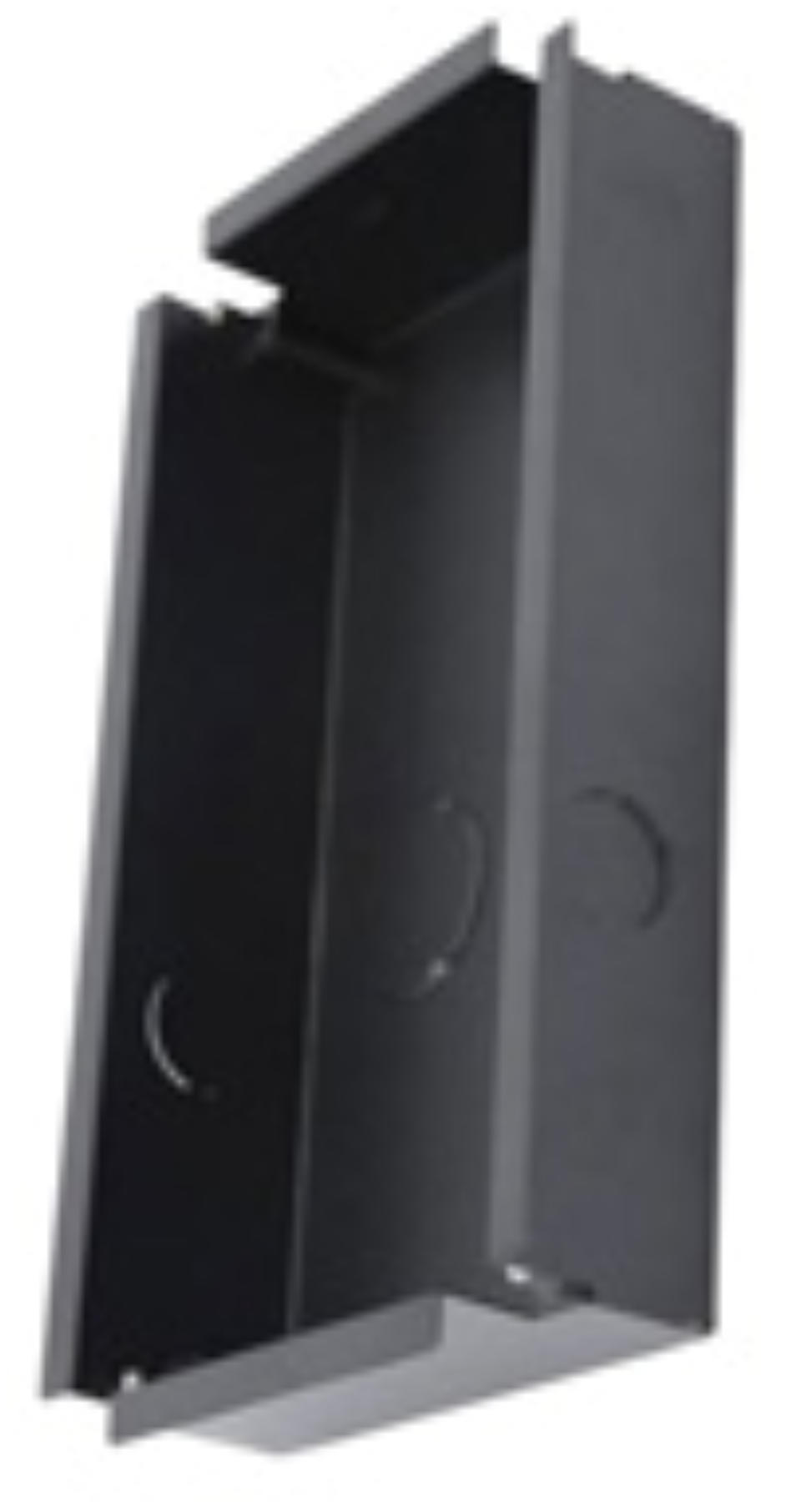

L-RA-5012-UP


Unterputzkasten  für Türsprechanlage, für 2 Module (Blende L-BL-5012 wird zusätzlich benötigt)

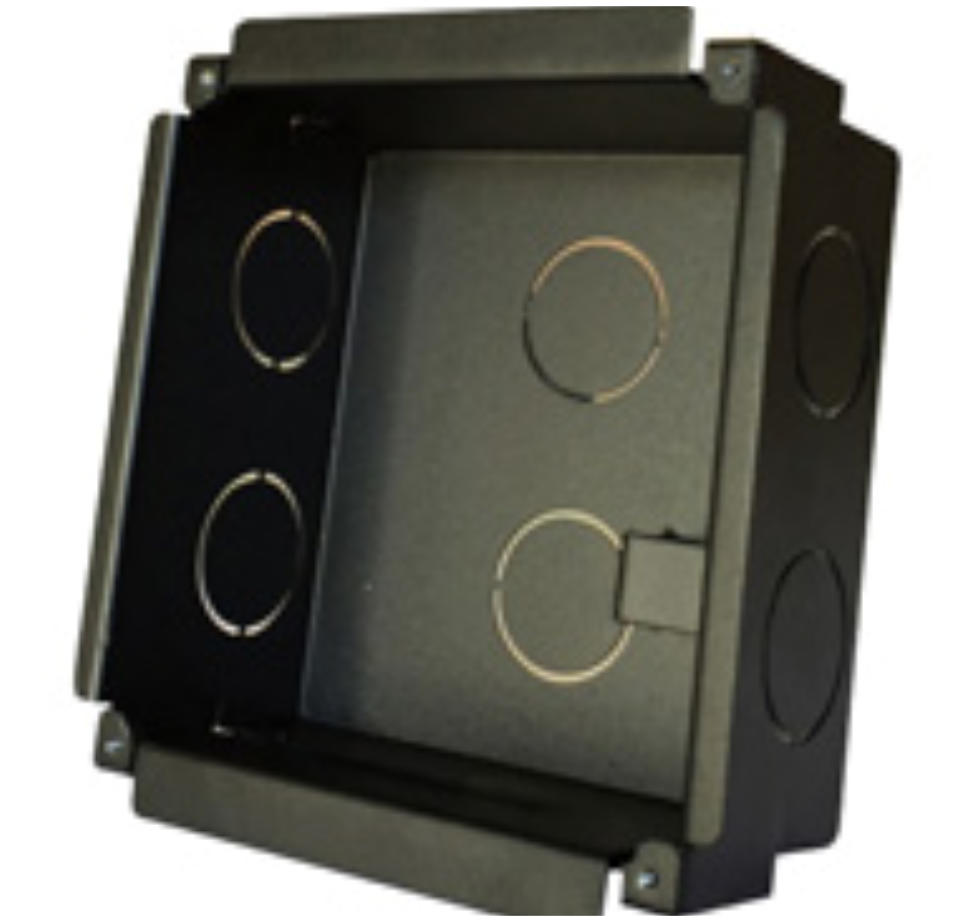

Unterputzkasten für Türsprechanlage, für Einzelmodule L-TS-5500/5600

L-RA-5013-AP

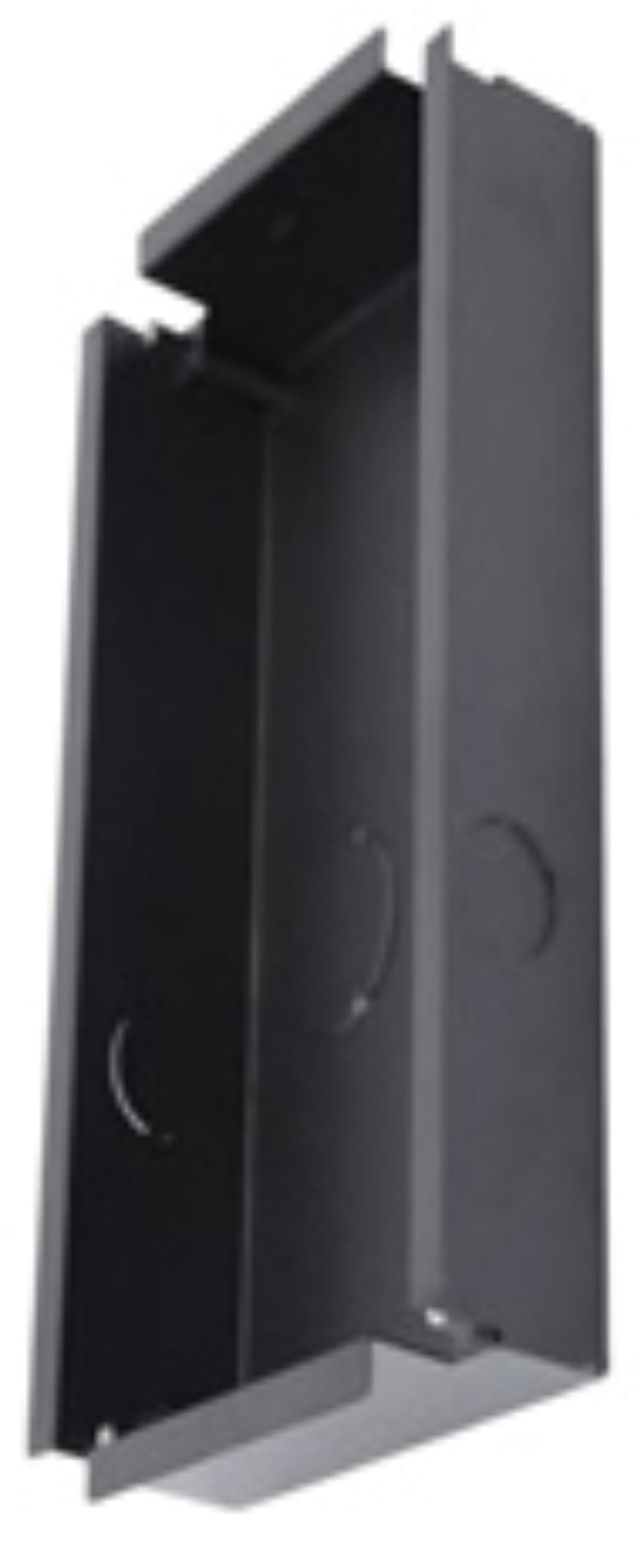

L-RA-5013-UP


Aufputzrahmen für Türsprechanlage, für 2 Module (Blende L-BL-5012 wird zusätzlich benötigt)

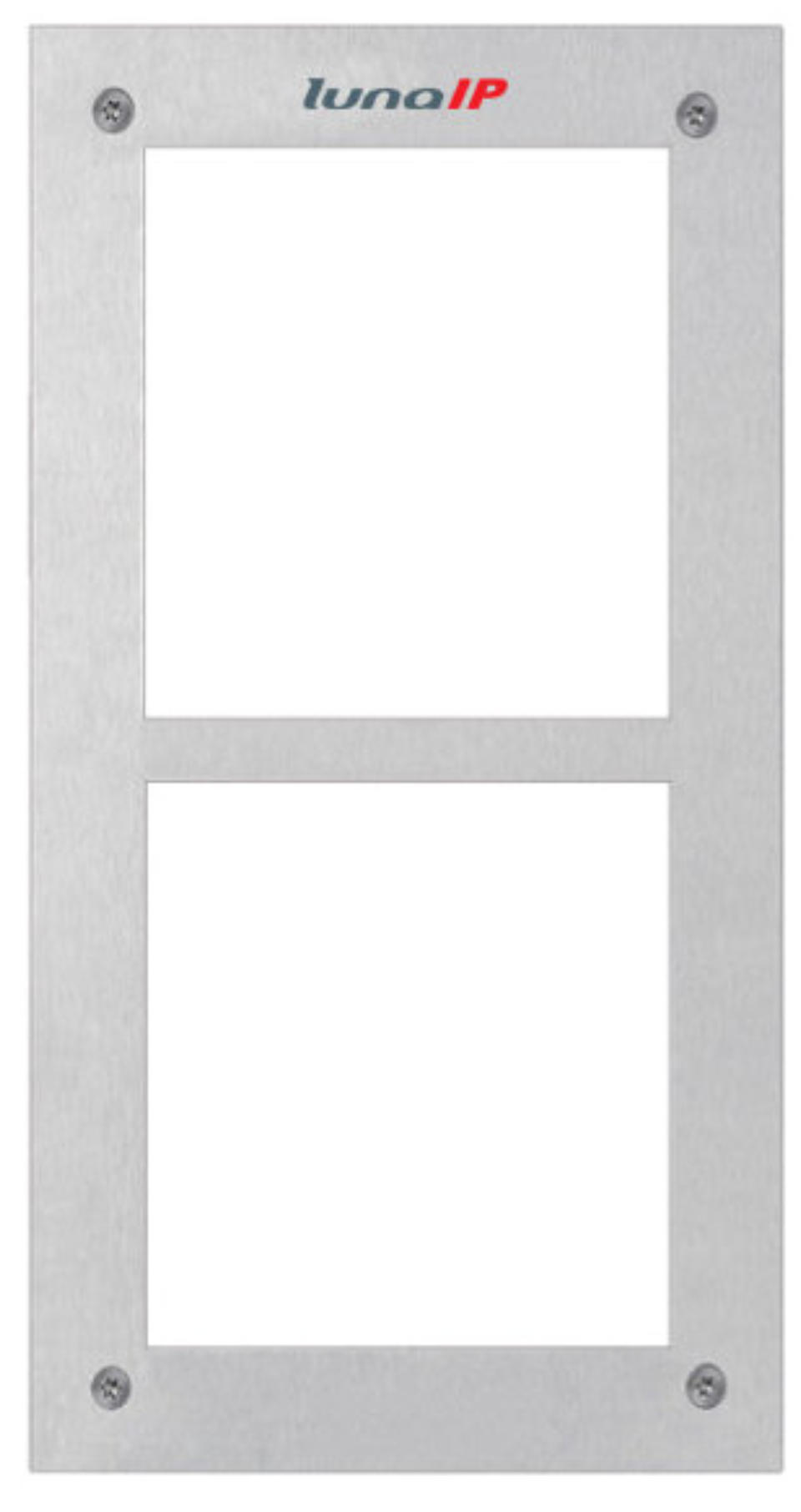

L-BL-2012


Abdeckblende für Türsprechanlage, für 2 Module
Aufputzrahmen für Türsprechanlage, für 3 Module (Blende L-BL-5013 wird zusätzlich benötigt)

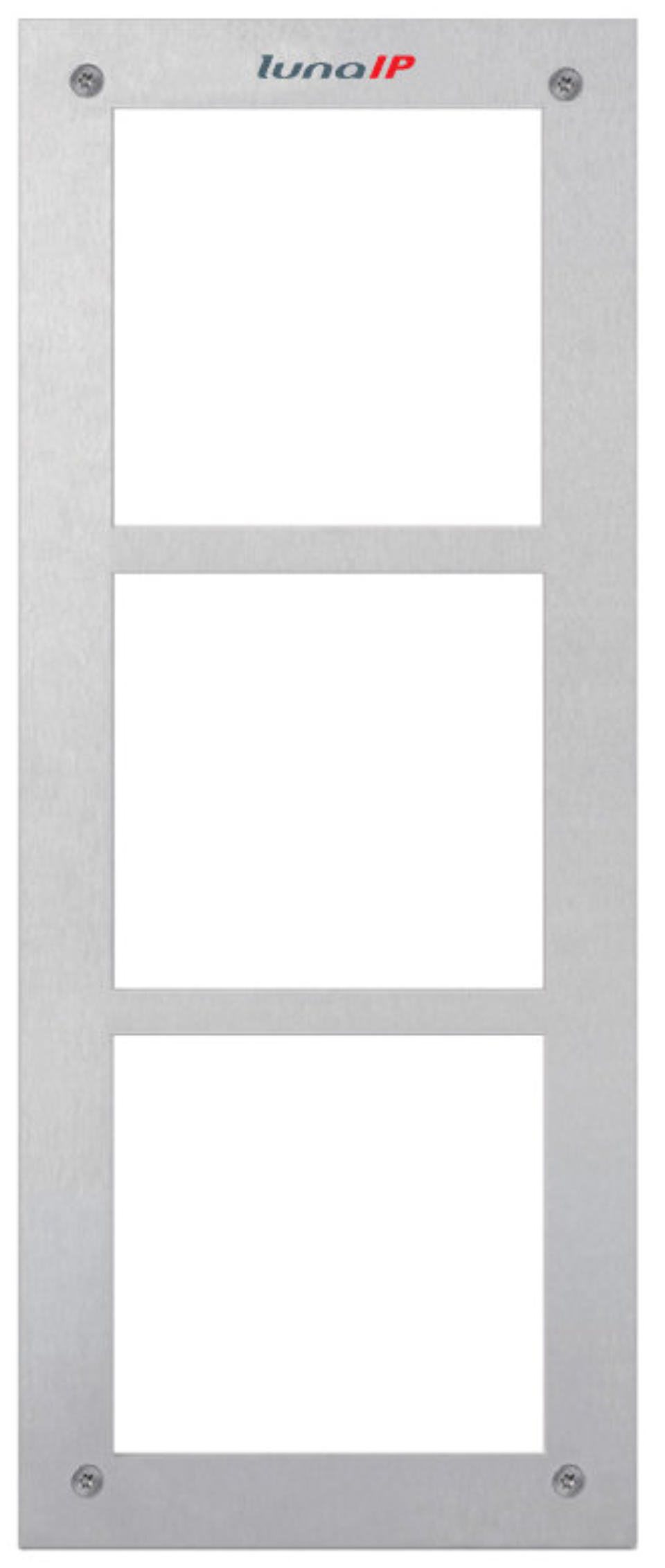

L-BL-2013


Abdeckblende für Türsprechanlage, für 3 Module

lunaIP Intercom Zentralengeräte & Zubehör, IP, Zweidraht und gemischte Systeme

L-SW-5600

Anschlussart: Spannungsversorgung: Leistungsaufnahme : zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:

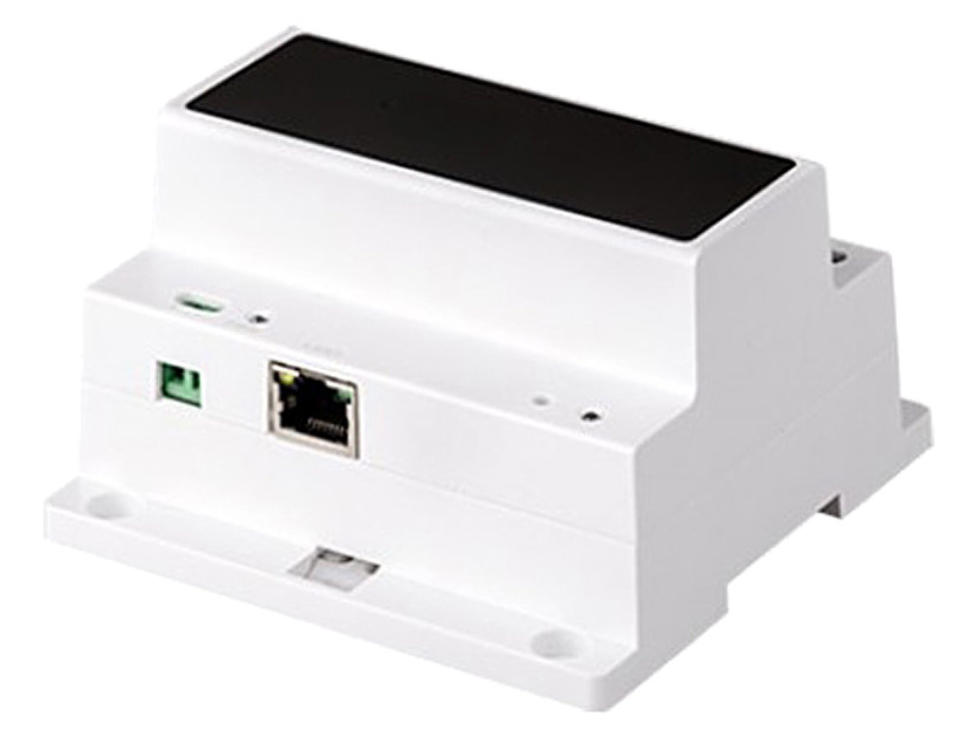

Der L-SW-5600 ist ein 4-fach Switch zur Einbindung von Türsprechanlagenmodulen und Innenstationen (Zweidraht). Über das Zweidrahtkabel werden dabei sowohl Daten als auch Spannung übertragen zum Betrieb von max. 4 lunaIP Intercom Geräten (kaskadierbar).

L-SW-5500

Anschlussart: Spannungsversorgung: Leistungsaufnahme : zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:

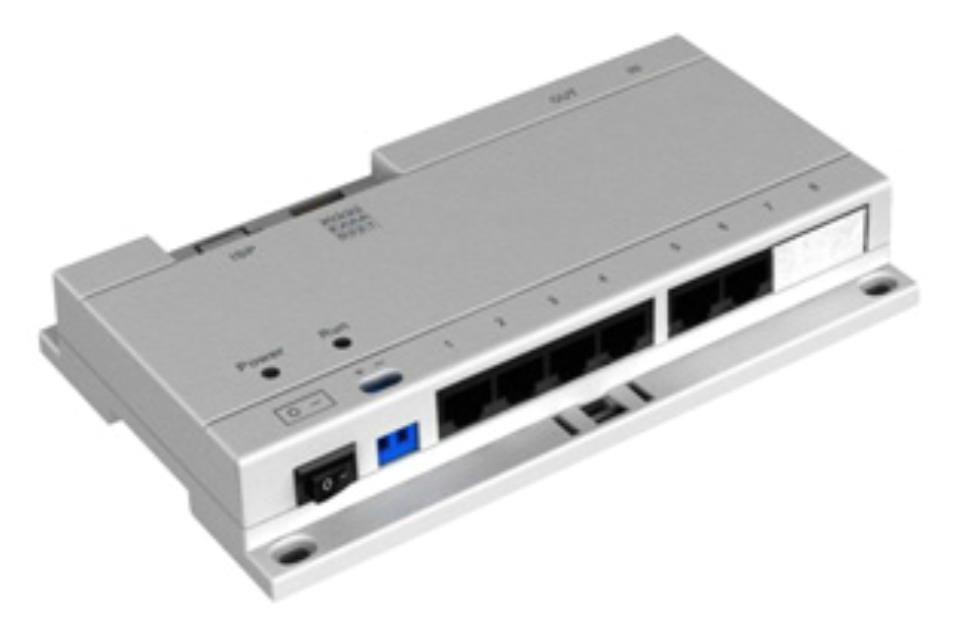

Der L-SW-5500 ist ein 6-fach Switch zur Einbindung von Türsprechanlagenmodulen und Innenstationen (IP). Über das Netzwerkkabel werden dabei sowohl Daten als auch Spannung übertragen zum Betrieb von max. 6 lunaIP Intercom Geräten (kaskadierbar).
Zweidraht 24VDC (2,5A, Netzteil nicht im Lieferumfang) max. 30W -10 ... +55 °C (< 90% rel. Luftfeuchtigkeit) 108 mm(L) x 108 mm(H) x 64 mm(T) 500g
Netzwerk (RJ45) 24VDC (2,5A, Netzteil nicht im Lieferumfang) max. 45W (Standby 0,2W) -10 ... +55 °C (< 90% rel. Luftfeuchtigkeit) 179 mm(L) x 107 mm(H) x 30 mm(T) 300g

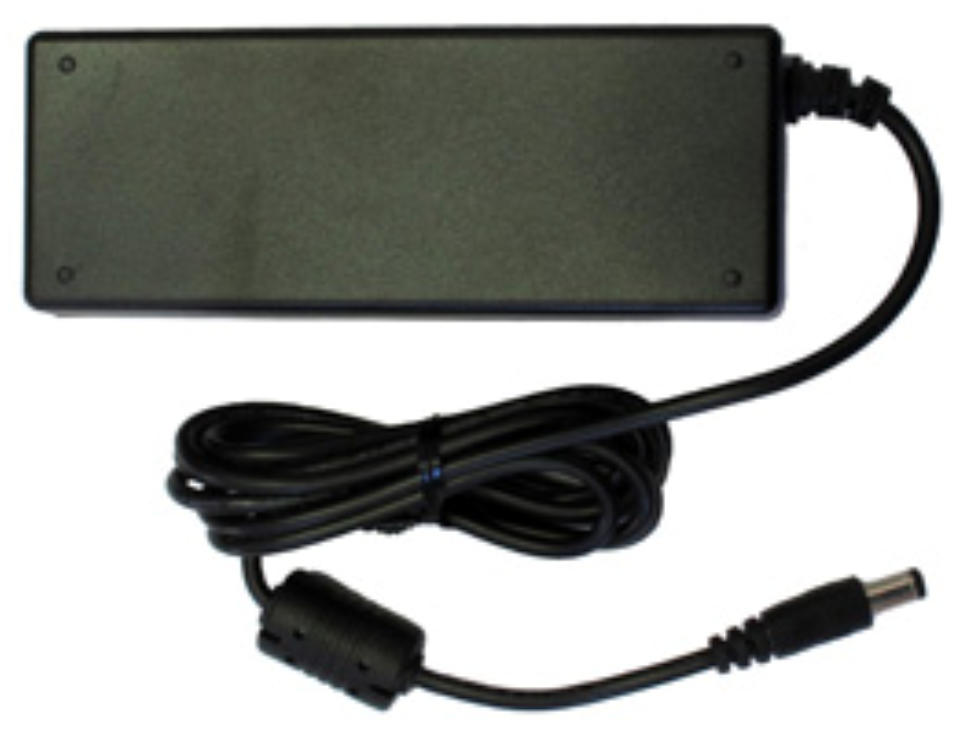

Netzteil für lunaIP Switch L-SW-5500/5600/5601

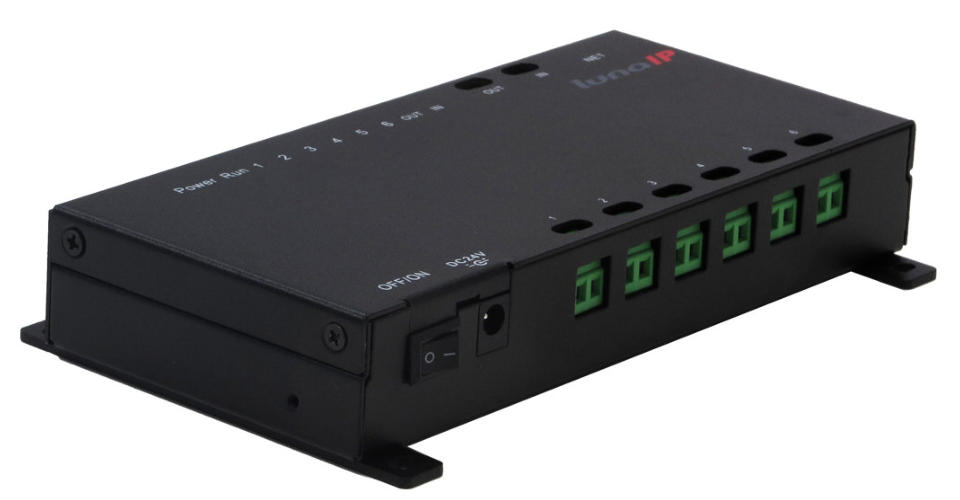

Der L-SW-5601 ist ein 6-fach Switch zur Nutzung der IP Türsprechanlagenmodule mit bis zu 6 Monitoren L-IS-5601 über Zweidraht (kaskadierbar). Bei dieser gemischten Installation lassen sich vorhandene Klingelanlagen ohne grossen Aufwand umrüsten. Über das Zweidrahtkabel werden dabei sowohl Daten als auch Spannung zum Betrieb der Monitore übertragen
Zweidraht 24VDC (2,5A, Netzteil nicht im Lieferumfang) max. 80W (Standby 0,2W) -10 ... +55 °C (< 90% rel. Luftfeuchtigkeit) 178 mm(L) x 30 mm(H) x 84,5 mm(T) 600g
240VAC 24VDC / 2,5A 124 mm(L) x 48 mm(H) x 31,5 mm(T) 260 g

L-TA-5511

Einsatz : Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:

L-TA-5513

Einsatz : Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:

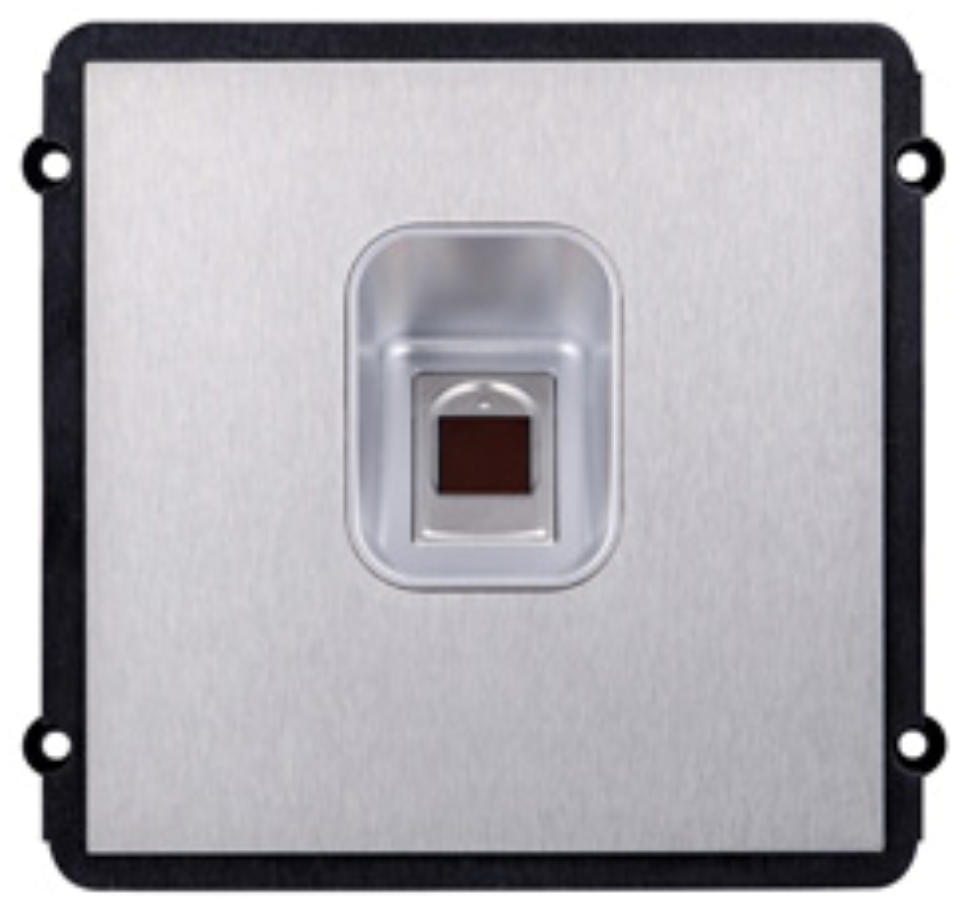

Das L-FP-5500 ist eine Netzwerk Türsprechanlagenmodul für den Aussenbereich (IP54) im Edelstahl- gehäuse mit Fingerabdrucksensor und ergänzt das Kamera-Hauptmodul L-TS-5510. Eine separate Spannung- sversorgung ist nicht nötig, diese erfolgt über den Anschluss zum Hauptmodul. Das L-FP-5500 ist nach IK07 schlagfest. Zusammen mit anderen Modulen (Kamera, Kartenleser, Keyboard) lässt sich flexibel eine Türsprechanlage kombinieren.
Fingerprintleser IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 110,5mm(H) x 109,5mm(H) x 34mm(T) Edelstahl 270g

L-FP-5500

Einsatz : Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:

L-AD-565

Spannungseingang: Spannungsausgang: Abmessungen: Gewicht: Datenblatt:

L-SW-5601

  Anschlussart: Spannungsversorgung: Leistungsaufnahme : zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:

lunaIP Intercom Aussen- und Innensprechstellen über Zweidraht

L-IS-5600

Bildschirmgrösse: Signaleingang: Auflösung: Menüsprache: Bedienung: Alarm Ein-/ Ausgänge: Audio Ein-/ Ausgänge: Speicher: Gehäuse/Material / Farbe: Spannungsversorgung: zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:
Der LT-IS-5600 ist ein optisch ansprechender 7" Touchscreen LCD (800x480px) zur Überwachung und Bedienung von Türsprechanlagen. Bild und Ton werden über Zweidraht übertragen. Der Monitor verfügt über Mikrofon und Laustprecher sowie einen SD-Kartenslot zum Aufzeichnen von Videos, Bilder und Nachrichten.

L-TS-5600

Aufnahmesensor: Auflösung: Objektiv: Blickwinkel: Türöffner: Ruftasten: Alarm Ein-/ Ausgänge: Spannungsversorgung: Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:
Das L-TS-5600 ist ein Netzwerk Türsprechanlagenmodul für den Aussenbereich (IP54) im Edelstahlgehäuse. Die Kommunikation erfolgt bei diesem Modul über einen Zweidrahtanschluss (L-SW-5600 erforderlich). Es verfügt über eine 1,3MP Weitwinkelkamera (2,8mm) sowie Mikrofon, Lautsprecher und eine Türklingel. Sie unterstützt die Aufzeichnung von Audio- und Videonachrichten von Besuchern (auf passenden Monitoren mit SD-Karte), welche dann lokal oder per mobil (App) abgerufen werden können. Das Modul ist nach IK07 schlagfest. Über einen Kontakt im passenden Rahmen (Aufputz oder Unterputz) wird zudem ein unbefugtes Manipulieren (Entfernen) des Moduls detektiert und angezeigt. Über einen schaltbaren Ausgang kann zB ein Türöffner angesprochen werden, auch per Fernzugriff. Passende Auf- oder Unterputzgehäuse sind vorhanden
7“ Zweidraht 800 (H) x 480 (V) u.a. deutsch, englisch, französisch Touchscreen und Tasten 6 / 1(max 12VDC, 30mA) Mikrofon, Lautsprecher MicroSD Cardslot, max 32GB Aluminium, Kunststoff / grau, weiss 10-15 VDC, 7 Watt oder über Zweidraht ab Switch L-SW-5600 -10 °C bis +60 °C 200(B) x 136(H) x 22(T) mm 800 g
1/4" 1.3 Megapixel CMOS Bild-Sensor Aufzeichnung in 800(H) x 480(V) Pixel 2.8mm Miniobjektiv 90°(H) 12VDC Ausgang (30mA max. mit PoE, 300mA max. mit separater 12VDC Versorgung 1 2/0 10-15 VDC oder PoE, 10 Watt IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 129mm(B) x 140mm(H) x 32,2mm(T) Edelstahl 800g

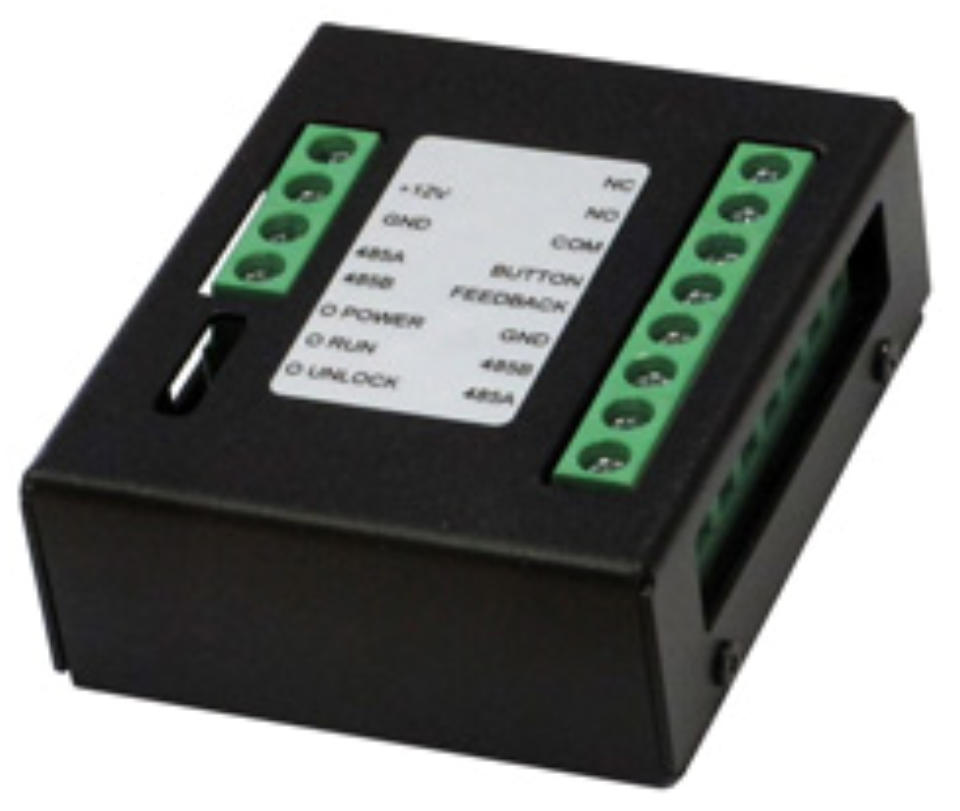

RS485 BUS-Relais zu Aussensprechstellen L-TS-5500, L-TS-5510 und L-TS-5600 - Türöffnerausgang Umschaltkontakt - Eingang Türöffnertaste
12VDC / 1W über RS485 -10 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 58 mm(L) x 51mm(H) x 24,5 mm(T) 46 g

L-ER-5020

Spannungsversorgung: Ansteuerung : zul. Arbeitstemperatur: Abmessungen: Gewicht: Datenblatt:

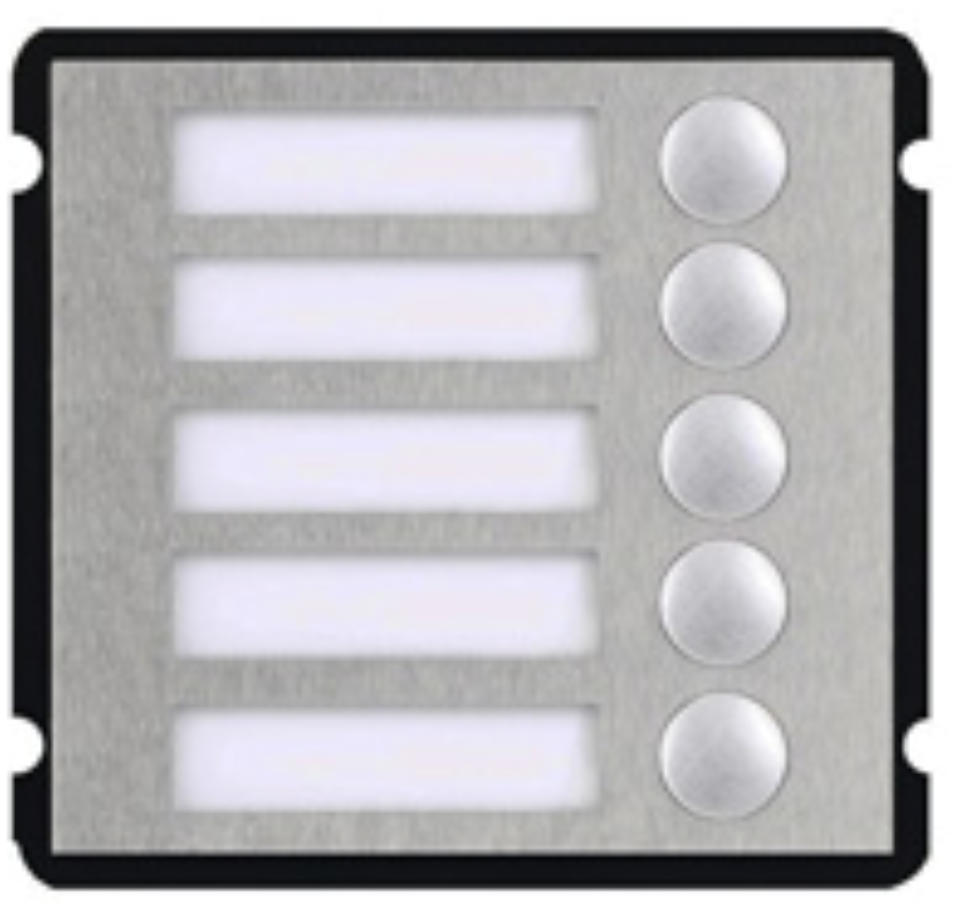

Das L-TA-5515 ist eine Netzwerk Türsprechanlagenmodul für den Außenbereich (IP54) im Edelstahl- gehäuse mit 5 Klingeltasten und ergänzt das Kamera-Hauptmodul L-TS-5510. Eine separate Spannungsversorgung ist nicht nötig, diese erfolgt über den Anschluss zum Hauptmodul. Das L-KL-5510 ist nach IK07 schlagfest. Zusammen mit anderen Modulen (Kamera, Kartenleser) lässt sich flexibel eine Türsprechanlage kombinieren. Die passenden Auf- oder Unterputzgehäuse sind vorhanden.
Tastenmodul, 5 Ruftasteb IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 110,5mm(H) x 109,5mm(H) x 34mm(T) Edelstahl 320g

L-TA-5515

Einsatz : Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:

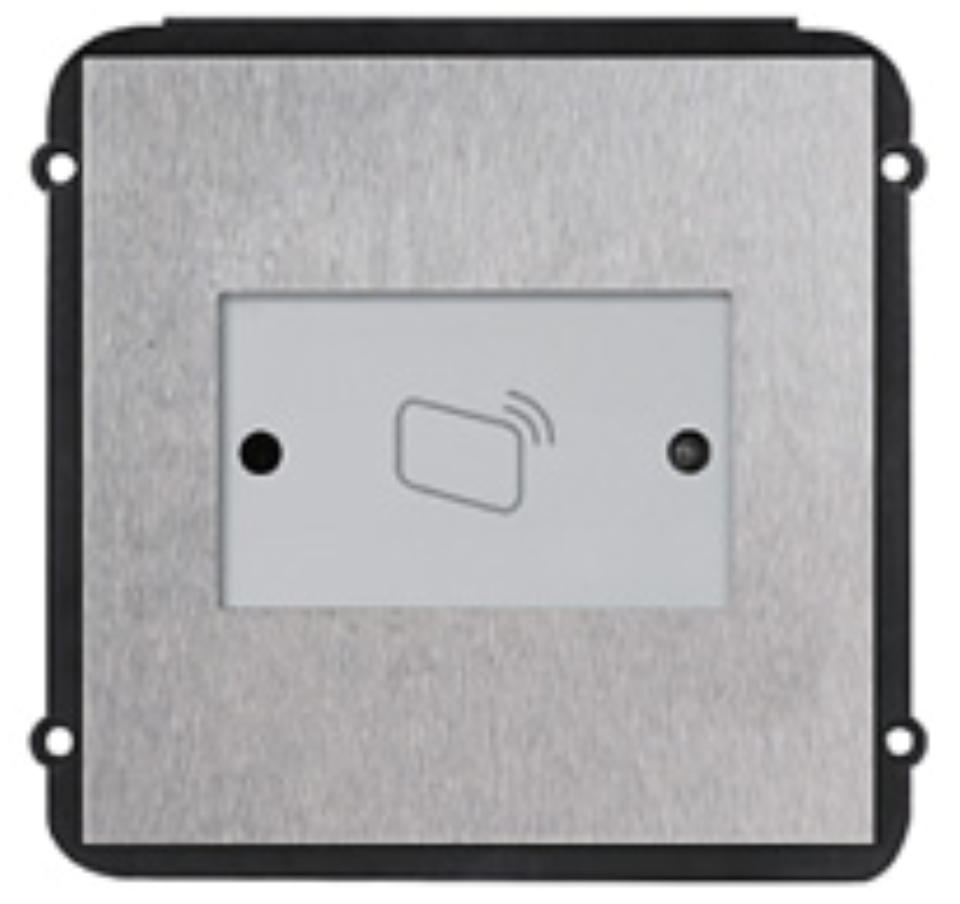

Das L-KL-5510 ist eine Netzwerk Türsprechanlagenmodul für den Aussenbereich (IP54) im Edelstahlgehäuse mit Kartenleser (RFID) und ergänzt das Kamera-Hauptmodul L-TS-5510. Eine separate Spannungsversorgung ist nicht nötig, diese erfolgt über den Anschluß zum Hauptmodul. Das L-KL-5510 ist nach IK07 schlagfest. Zusammen mit anderen Modulen (Kamera, Kartenleser) lässt sich flexibel eine Türsprechanlage kombinieren. Die passenden Auf- oder Unterputzgehäuse sind vorhanden
Kartenleser (RFID) IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 110,5mm(H) x 109,5mm(H) x 34mm(T) Edelstahl 800g

L-KL-5510

Einsatz : Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:

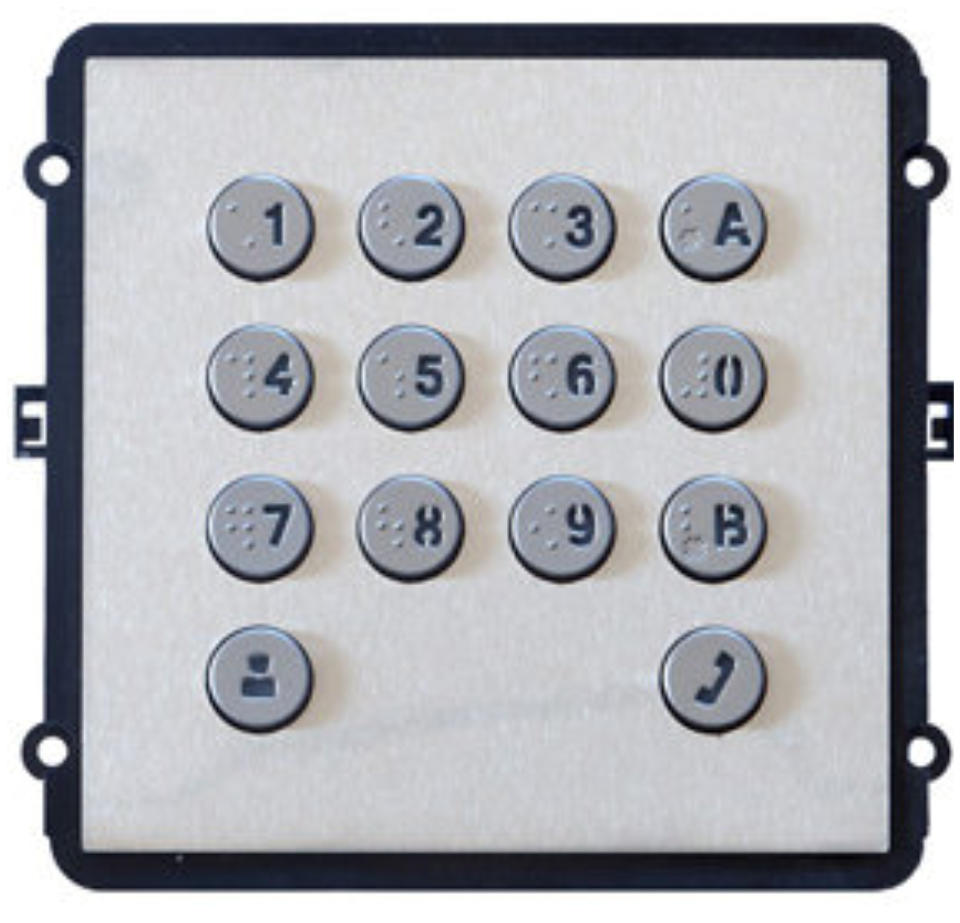

Das L-KB-5500 ist eine Netzwerk Türsprechanlagenmodul für den Aussenbereich (IP54) im Edelstahl- gehäuse mit Keyboard (numerische Tastatur) und ergänzt das Kamera- Hauptmodul L-TS-5510. Eine separate Spannungsversorgung ist nicht nötig, diese erfolgt über den Anschluss zum Hauptmodul. Das L-KB-5500 ist nach IK07 schlagfest. Zusammen mit anderen Modulen (Kamera, Kartenleser, Fingerabdrucksensor) lässt sich flexibel eine Türsprechanlage kombinieren.
Nummerische Tastatur für Anrufe IP-54 Wetterschutz, IK07 Vandalismusschutz -40 ... +60 °C (< 90% rel. Luftfeuchtigkeit) 110,5mm(H) x 109,5mm(H) x 34mm(T) Edelstahl 320g

L-KB-5500

Einsatz : Schutzart: zul. Arbeitstemperatur: Abmessungen: Ausführung: Gewicht: Datenblatt:

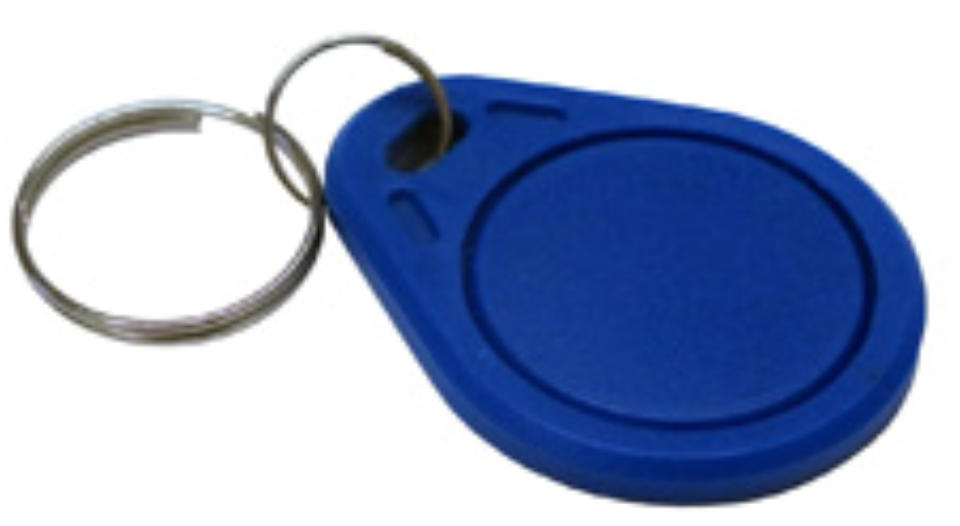

Der RFID-Tag (13,56MHz) ist an einem Schlüsselring befestigt und eignet sich zur Verwendung mit dem Kartenlesemodul L-KL-5510
RFID Tag zur Nutzung mit Kartenlesemodul 13,56MHz Kunststoff, Metall blau, silber 40 mm(L) x 32 mm(B) x 4 mm(H)

RFID-Tag

Einsatz : Frequenzbereich: Gehäuse/Material: Farbe: Abmessungen: Datenblatt:
