HD-SDI Zubehör, Repeater, Splitter, Converter und LWL


Zubehör HD-SDI, Repeater, Konverter, Verteiler und LWL

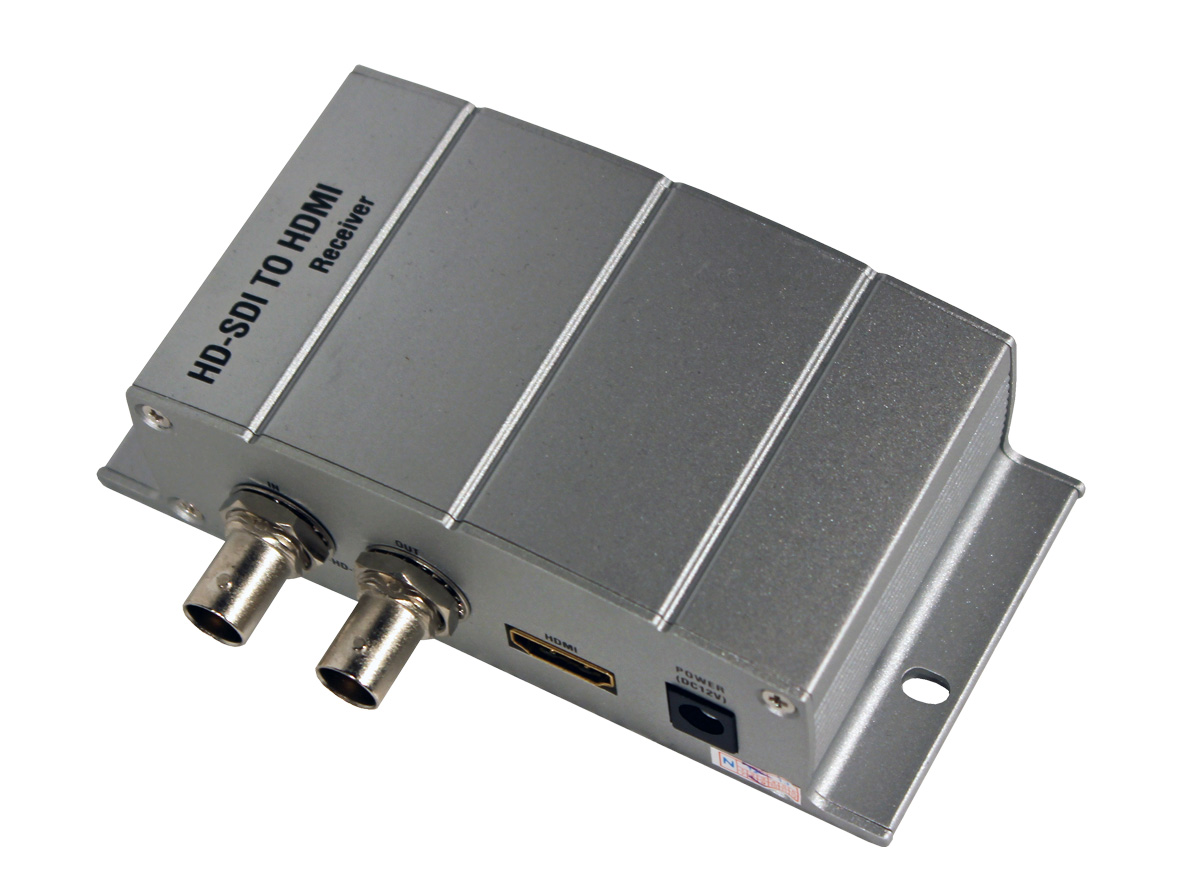

Der L-ZU-1300 ist ein Konverter für HD-SDI auf HDMI. Die Box besitzt einen SDI-Eingang und zusätzlich zu dem HDMI-Ausgang noch 1 SDI-Ausgang. Somit fungiert das Gerät gleichzeitig auch als Repeater. Die Spannungsversorgung erfolgt über 6~12VDC (Netzteil im Lieferumfang).

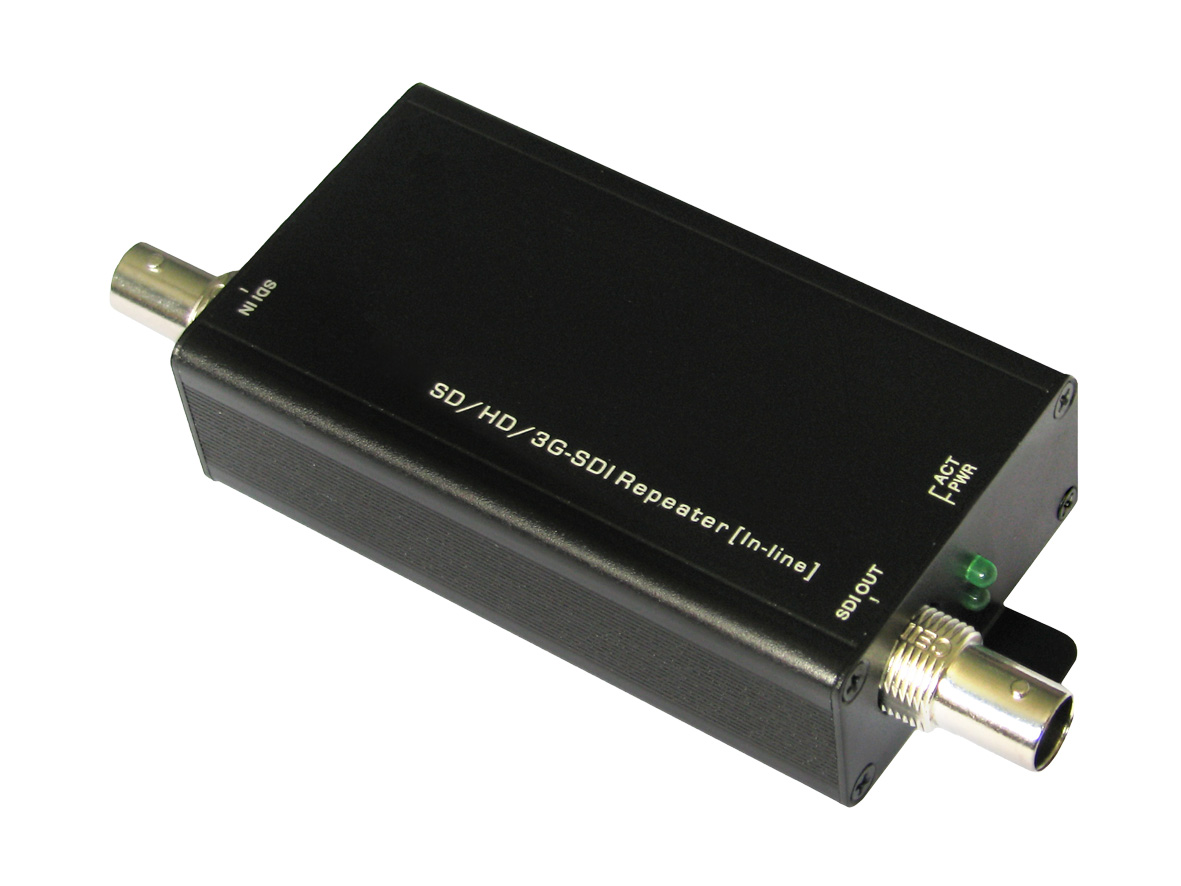

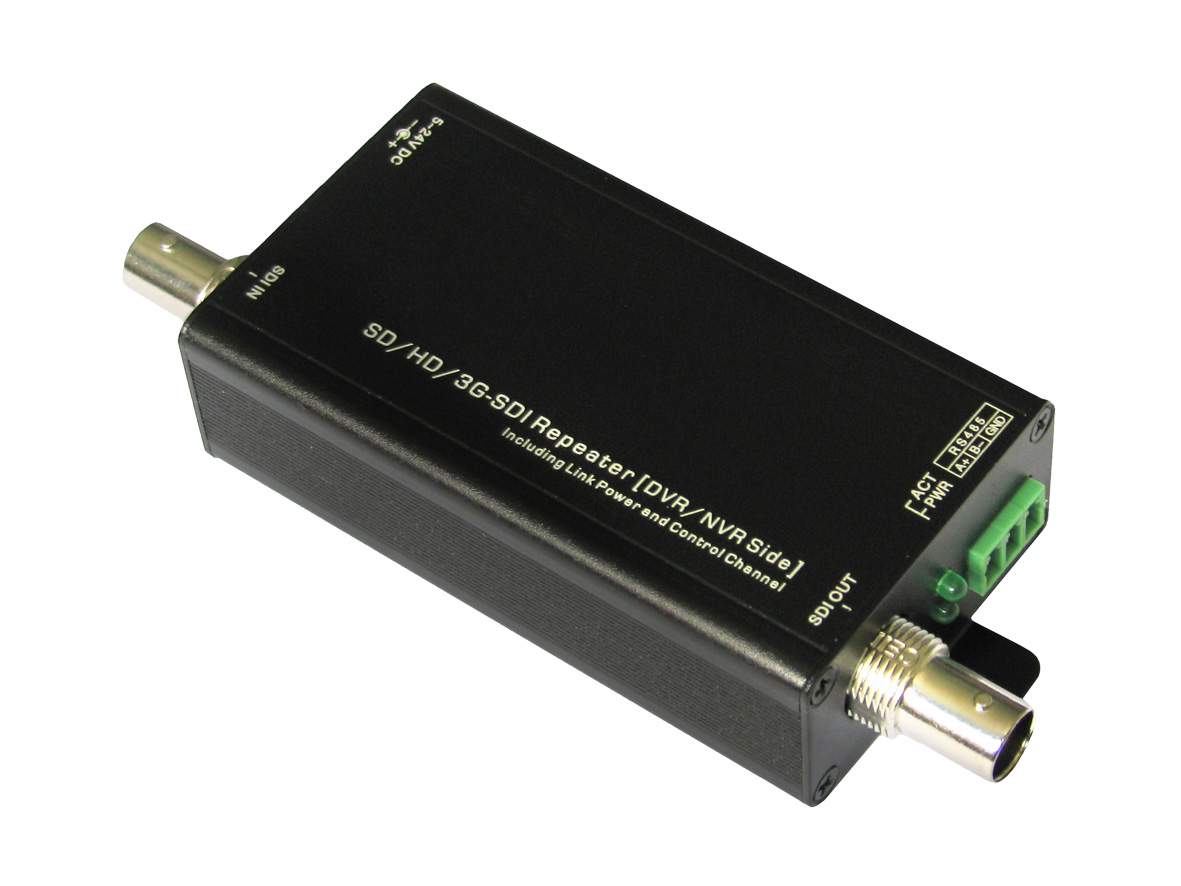

Der L-ZU-1306 ist ein Repeater für ein HD-SDI Signal. Er wird mit einem Netzteil (Lieferumfang/12VDC) verbunden und kann über das angeschlossene Koaxial-Kabel weitere PoC-(Power over Cable) fähige Geräte mit Spannung versorgen. (L-ZU-1306>L-ZU-1307>L-ZU-1308). Man benötigt bei Verwendung dieser Kombination also keine weitere Spannungsversorgung auf der Strecke. Zudem können über einen RS-485 Port am Gerät Steuerdaten für eine Kamera eingespeist werden, welche über Koax weitergeleitet werden (DoC, Data over Cable) und auf Kameraseite durch einen L-ZU-1308 wieder als RS-485 ausgegeben werden. Die Box verstärkt ein aufgenommenes HD-SDI Signal und ermöglicht so eine Erweiterung der maximalen Kabellänge.

Fortsetzung Zubehör HD-SDI, Repeater, Konverter, Verteiler und LWL

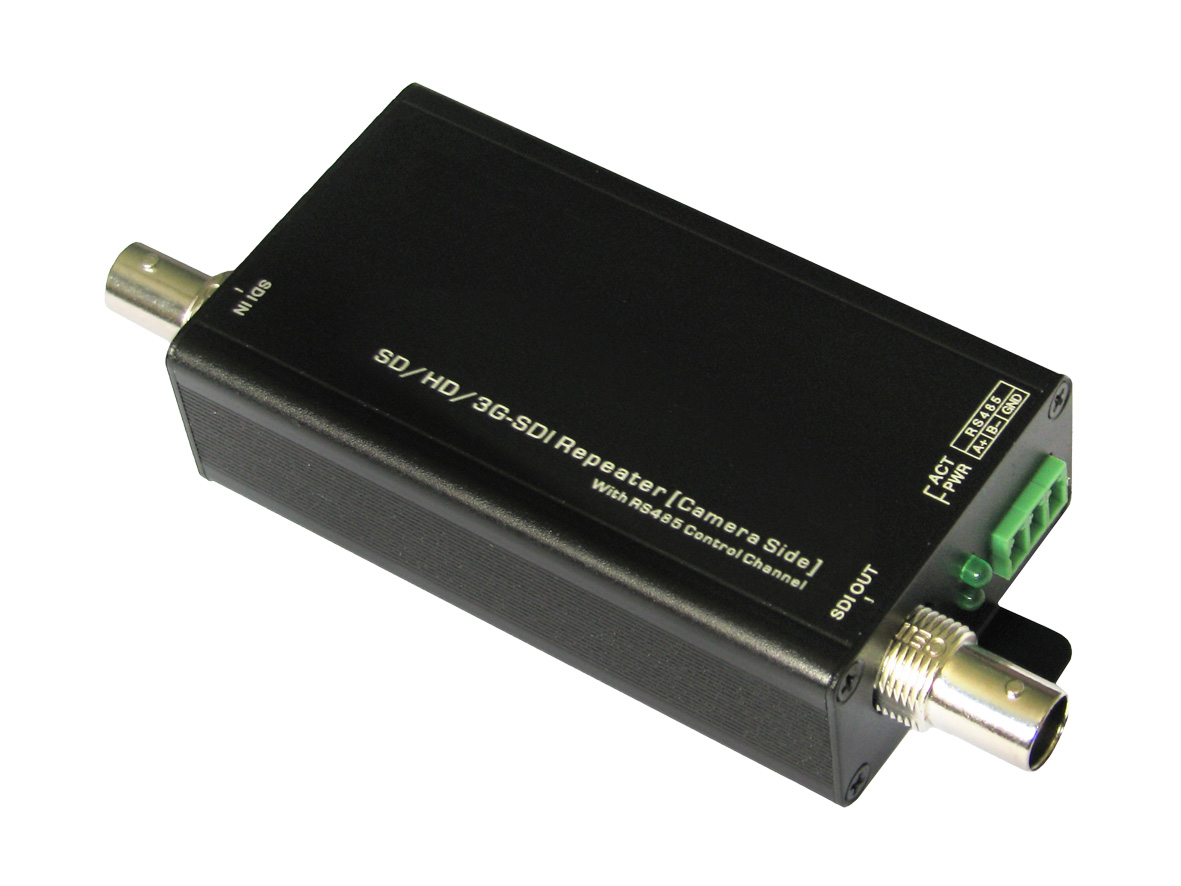

Der L-ZU-1308 ist ein Repeater für ein HD-SDI Signal. Er wird über das angeschlossene Koaxial-Kabel mit Spannung versorgt (PoC/Power over Cable). Hierzu wird lediglich auf der Empfangs/Rekorder-Seite ein L-ZU-1306 benötigt, welcher die Spannung für das Gerät bereitstellt. Zudem können über einen RS-485 Port am Gerät Steuerdaten für eine Kamera ausgegeben werden, auch diese werden mit Hilfe des L-ZU-1306 über Koax übertragen (DoC, Data over Cable) und an diesem Gerät wieder als RS-485 ausgegeben. Die Box verstärkt ein aufgenommenes HD-SDI Signal und ermöglicht so eine Erweiterung der maximalen Kabellänge.

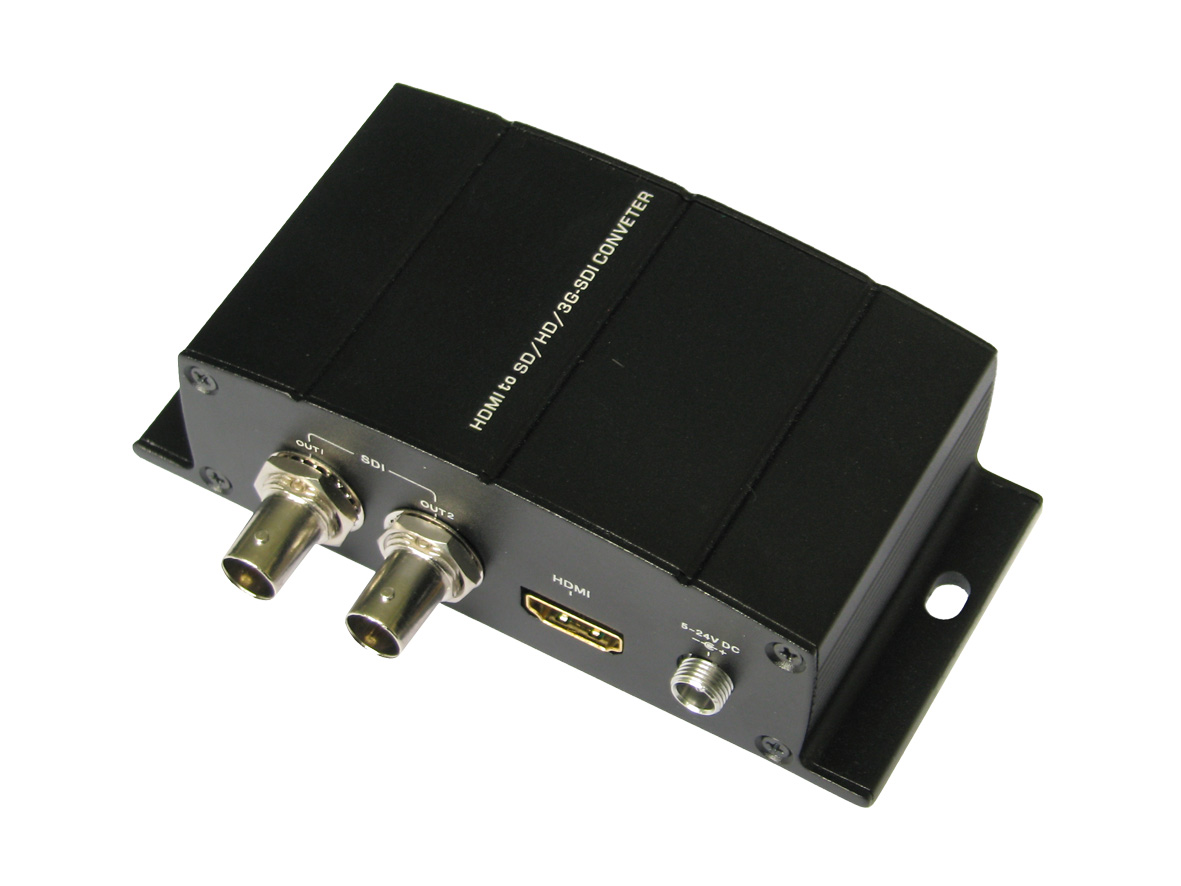

Die L-ZU-1310 ist ein Konverter für HDMI auf HD-SDI. Die Box besitzt einen HDMI-Eingang und 2 SDI-Ausgänge. Somit fungiert das Gerät gleichzeitig auch als Splitter. Die Spannungsversorgung erfolgt über 6~12VDC (Netzteil im Lieferumfang).

Fortsetzung Zubehör HD-SDI, Repeater, Konverter, Verteiler und LWL

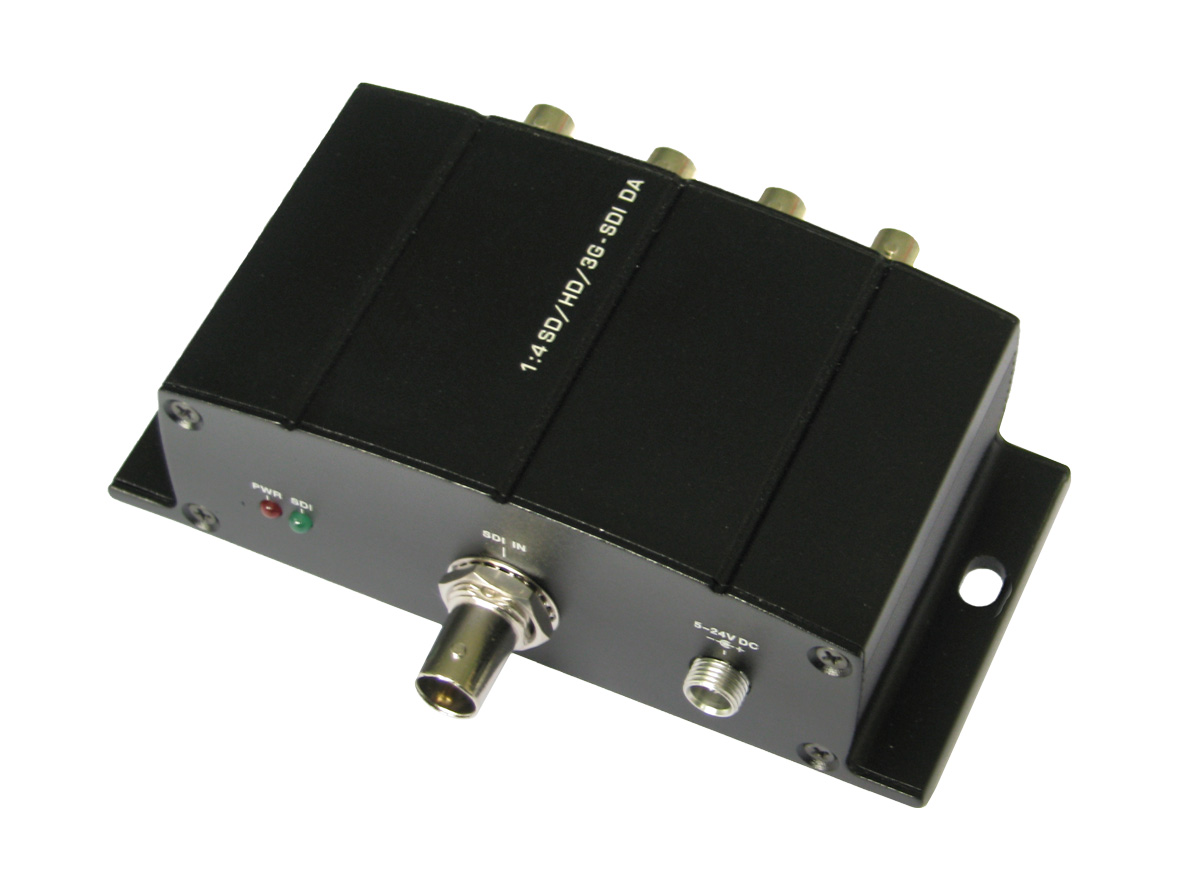

Die L-ZU-1315 ist ein HD-SDI Splitter mit einem Eingang und 4 Ausgängen. Die Box fungiert zudem als Repeater. Die Spannungsversorgung erfolgt über 6~12VDC (Netzteil im Lieferumfang).

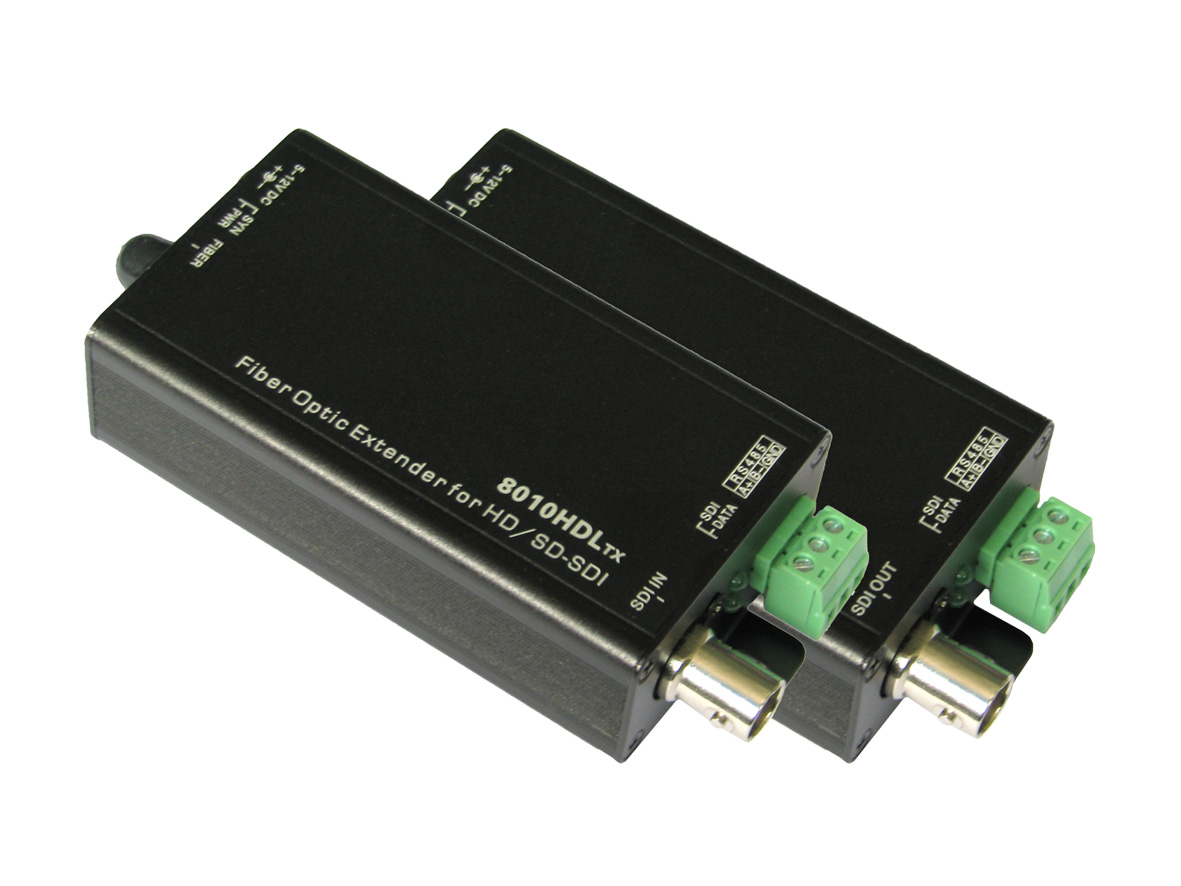

Der L-ZU-1320 ist ein Konverter zwischen HD-SDI und LWL (Glasfaser). Das Set besteht aus einem Sender und einem Empfänger. Diese Ausführung unterstützt Singlemode-Fiberoptikkabel, die Übertragungsreichweite beträgt hiermit bis zu 20km. Über die Glasfaserstrecke kann ein RS-485 Signal mitübertragen werden. Sender/Empfänger verfügen über die entsprechenden Anschlüsse. Die Spannungsversorgung erfolgt über 6~12VDC (Netzteil im Lieferumfang).

Der L-ZU-1325 ist ein Konverter zwischen HD-SDI und LWL (Glasfaser). Das Set besteht aus einem Sender und einem Empfänger. Diese Ausführung unterstützt Multimode-Fiberoptikkabel, die Übertragungsreichweite beträgt hiermit bis zu 550m. Über die Glasfaserstrecke kann ein RS-485 Signal mitübertragen werden. Sender/Empfänger verfügen über die entsprechenden Anschlüsse. Die Spannungsversorgung erfolgt über 6~12VDC (Netzteil im Lieferumfang).

Fortsetzung Zubehör HD-SDI, Repeater, Konverter, Verteiler und LWL

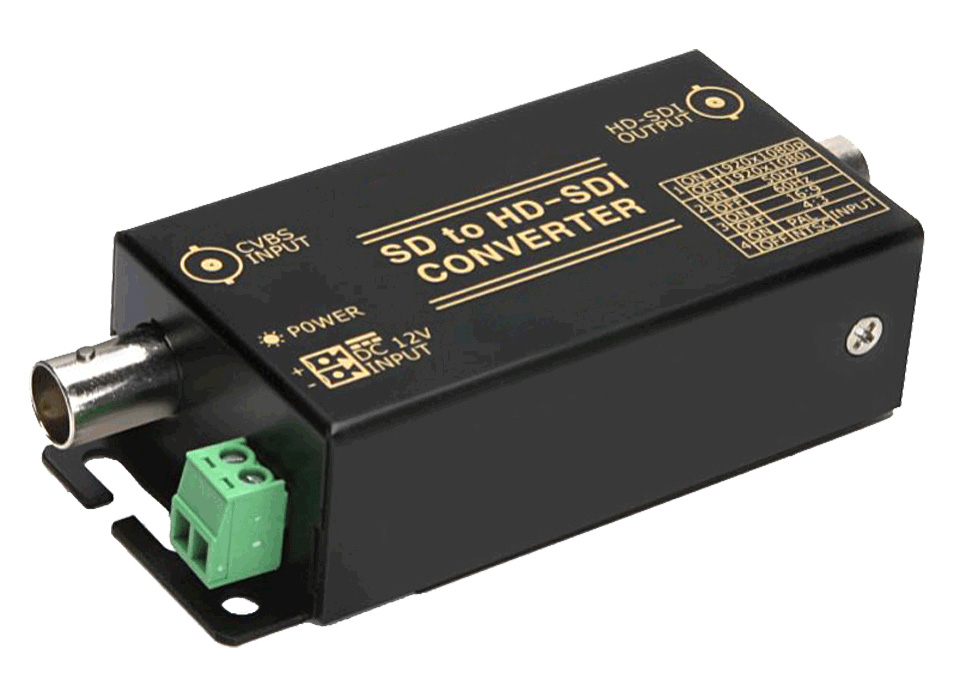

Die L-ZU-1301 ist ein Konverter für Analogsignale(SD) auf HD-SDI. Die Box besitzt einen BNC-Eingang und einen SDI-Ausgang. Das Ausgangssignal kann über Dip-Schalter angepasst, werden (HD/FullHD, Bildrate, Bildformat). Die Spannungsversorgung erfolgt über 12VDC (Anschlussklemmen,Netzteil im Lieferumfang).

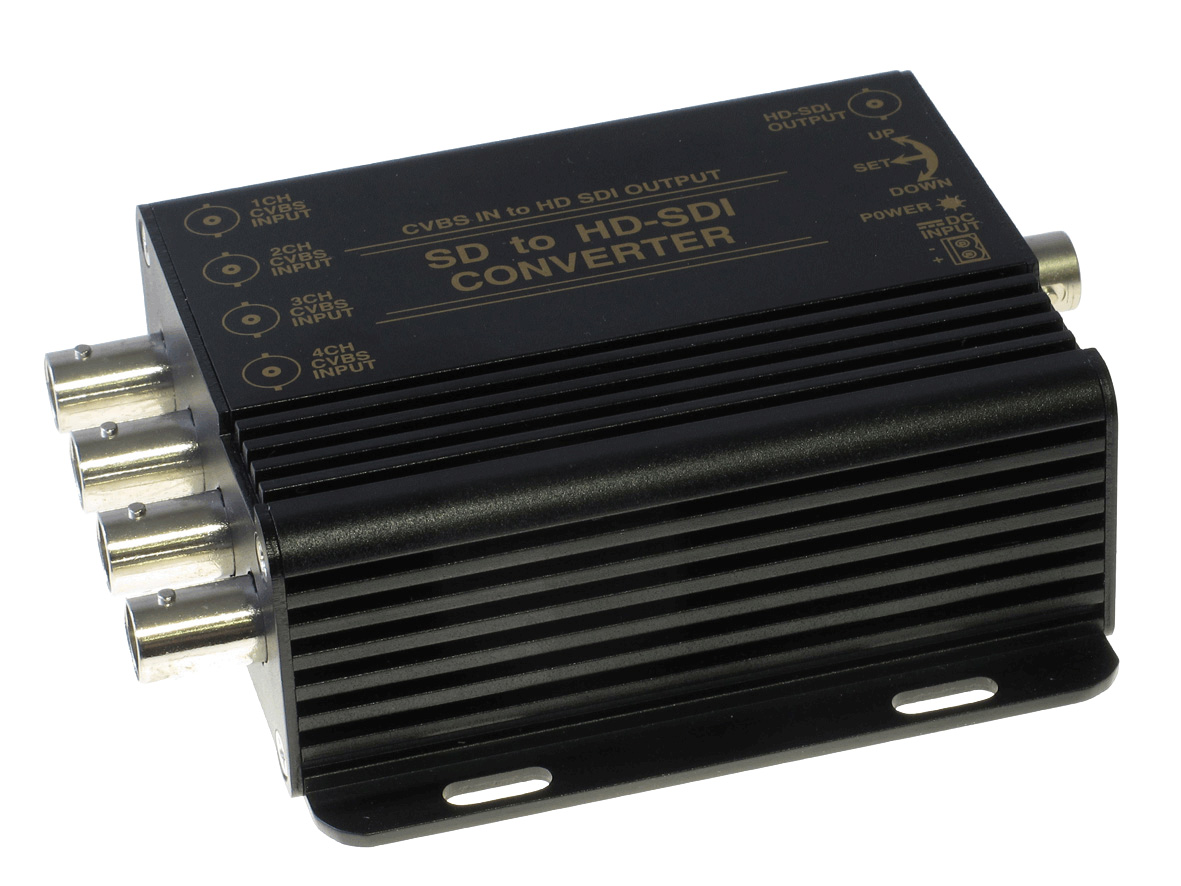

Der SC-SDHD04Q wandelt 4 analoge Videosignalein in ein ausgehendes HD-SDI Signal um. Somit ist es problemlos möglich, analoge Kameras an einen SDI-Rekorders anzuschliessen und aufzunehmen. Der Decoder verfügt über ein am Gerät zu bedienendes OSD-Menü, über das unter anderem Kanalname, Auflösung und Ansichtsart (Vollbild oder 4fach-Bild) eingestellt werden können. Die Spannungsversorgung des Gerätes erfolgt über das 12VDC-Netzteil (im Lieferumfang).

Der L-TFT-07 TEST ist ein 7" Farb-/Service-Monitor mit hochauflösendem Display (1280x800px, LED Backlight) zum Einstellen und Testen von Überwachungskameras direkt am Montageort. Das Gerät überzeugt besonders durch seine vielfältigen Anschlussmöglichkeiten (HD-SDI/Analog/HDMI/VGA) und RS-485 Kamerasteuerung. Der grosszügig dimensionierte Akku des Gerätes (2200mAh) garantiert viele Betriebsstunden und versorgt zudem den 12VDC Ausgang (500mA) für den Anschluss einer Kamera mit Spannung
