9/16-Kanal-Triplexsystem mit Videosensor
-
Integrierte Steuerung von
Domkameras
-
Fernbedienung mit
abgesetzter Tastatur (noch nicht verfügbar)
-
LAN-Anbindung
-
Bis zu 4 interne
Festplatten (max. 1 TByte)
-
Bis zu 20 externe
Festplatten (max. 5 TByte) über Firewire-Schnittstelle IEEE1394
-
Komfortable Bedienung mit
Jog-Shuttle
-
Inklusive
DSL-Login-Funktion
-
Umfangreiche Suchfunktionen
für Aufzeichnungen und Alarme
|

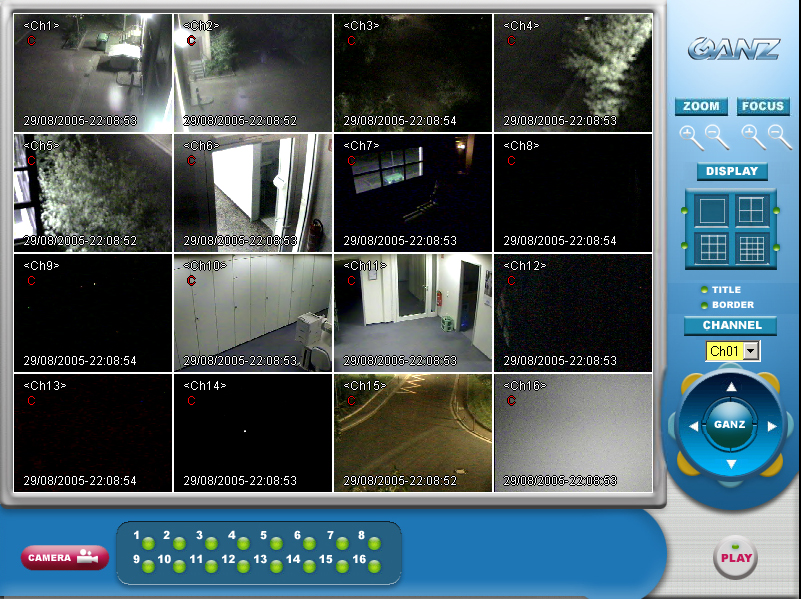

Webbrowseransicht
|

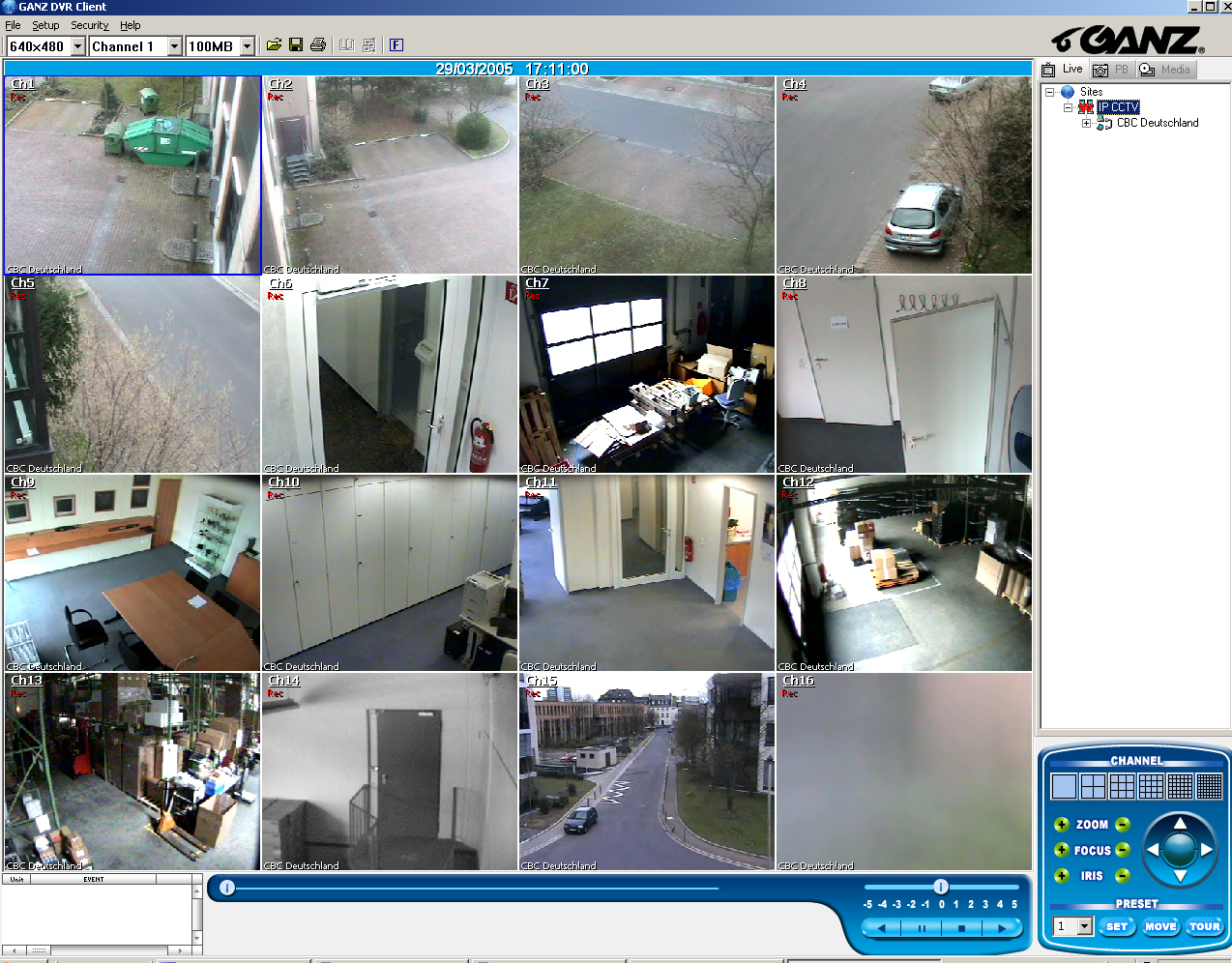

Clientsoftware
|
Kompaktes All-in-One-System
Die Digitalrecorder der Serie ZR-DH sind kompakte
All-in-One-Triplexsysteme. Aufzeichnung, Wiedergabe und die Darstellung von
Livebildern sind simultan möglich. Mit sechs unterschiedlichen
Bildschirmteilungen sind ausser der Vollbilddarstellung einer Kamera
wahlweise bis zu 9 bzw. 16 Kameras gleichzeitig auf einem Monitor sichtbar.
Die integrierte Multiplexmatrix erlaubt das bequeme Umschalten zwischen
Kameras und Monitoren.
Die vier internen Festplatten können bei Bedarf mit bis zu 20 weiteren
externen Festplatten erweitert werden. Für zusätzliche Backups stehen
Schnittstellen zu mobilen Speichermedien, z.B. CD-ROM, oder Memory
Stick, bereit. Aufzeichnungen erfolgen wahlweise manuell, mit Hilfe des
programmierbaren Timers oder als Alarmaufzeichnung..
Kamerasteuerung inklusive
Die ZR-DH 921/1621P wurde speziell für CCTV Aufgaben
entwickelt und ist damit so leicht zu bedienen wie ein herkömmlicher
Videorecorder. Die Systeme lassen sich perfekt für kleine bis mittlere
Anlagen einsetzen.
Bei Bedarf lässt sich der ZR-DH921/1621P problemlos auch in aufwendige
Systeme und Netzwerke einbinden. Mit der integrierten Telemetriesteuerung
lässt sich eine Vielzahl marktüblicher Dom- oder Schwenk-/Neigekameras
direkt bedienen. Dabei ist die gleichzeitige Verwendung von zwei
unterschiedlichen Protokollen ein zusätzliches Plus.
Der Zugriff auf das System ist komfortabel über Ethernet-Netzwerke per
Webbrowser oder Software möglich.
|
Technische Daten |
|
ZR-DH921P |
ZR-DH1621P |
Videosystem: |
PAL/CCIR, NTSC/EIA |
Betriebsspannung: |
230/115 VAC (50/60 Hz) |
Stromaufnahme: |
55/51 W (ohne zusätzliche Festplatten) |
Videoeingänge: |
16 × FBAS 1,0 Vs-s, 75 Ohm, BNC, alle
durchgeschleift |
16 × FBAS 1,0 Vs-s, 75 Ohm, BNC, alle
durchgeschleift |
Monitorausgänge: |
2 × FBAS 1,0 Vs-s (davon 1 × Main und 1 × Spot), 75 Ohm,
BNC |
Audioeingänge: |
1 × Cinch-Buchse, 8 kHz Samplingrate (Mono) |
Audioausgänge: |
1 × Cinch-Buchse, –5 dB (Mono) |
Festplatten intern: |
4 × IDE max., 1.000 GB max. |
Festplatten extern: |
20 × IDE max., 5.000 GB max., IEEE1394 (Firewire) |
Betriebssystem: |
Linux (nicht auf Festplatte), CPU embedded |
Bildanzeigen: |
1, 4, 6, 7, 8 oder 9 Bilder gleichzeitig |
1, 4, 6, 7, 8, 9, 13 oder 16 Bilder gleichzeitig |
Aufzeichnungsformat: |
Wavelet |
Aufzeichnungsdauer: |
abhängig von Bildqualität und Festplattenkapazität
(Qualitätsstufen und Komprimierung nach individuellen Vorgaben frei
konfigurierbar) |
Aufzeichnungsmodi: |
programmierte oder manuelle Aufzeichnung,
Alarmaufzeichnung, Voralarmaufzeichnung |
Aufzeichnungsrate: |
50 Halbbilder/s (2CIF) oder 100 Halbbilder/s (CIF),
Geschwindigkeit einstellbar 50 Halbbilder/s ... 1 Halbbild/20 Min. |
Auflösung: |
720 × 288 Pixel oder 360 × 288 Pixel, 7 Qualitätsstufen |
Alarmeingänge: |
9 × Schliesser/Öffner, programmierbar |
16 × Schliesser/Öffner, programmierbar |
Alarmausgänge: |
4 × Open Collector (100 mA) |
Alarmfunktion: |
Videosensor, Signalunterbrechung, Systemfehler,
Alarmereignis |
Schnittstelle: |
2 × RS485, RJ-45, für Domkameras oder Schwenk-/Neigeköpfe,
1 × Ethernet/LAN, 10/100-Base-T, RJ-45, 1 × Sub-D, 9-polig, RS232 |
Steuerprotokolle: |
aktuelle Protokolle führender Hersteller 2 verschiedene
Protokolle für Domkameras oder Schwenk-/Neigeköpfe gleichzeitig nutzbar |
Fernbedienung: |
Webbrowser oder Software |
Betriebsumgebung: |
0 ... +40 °C (10 ... 80% rel. Luftfeuchtigkeit) |
Gewicht: |
12,0
kg, ohne Festplatten |
Abmessungen (B x H x T): |
432 × 88 × 430 mm |
Bestellinformationen |
ZR-DH921P |
9-Kanal-Digitalrecorder,
ohne Festplatte, Triplex-System,
LAN, Audio, Client-Software |
Produktbild
gross
Datenblatt
Bedienungsanleitung |
ZR-DH1621P |
16-Kanal-Digitalrecorder,
ohne Festplatte, Triplex-System,
LAN, Audio, Client-Software |
Produktbild
gross
Datenblatt
Bedienungsanleitung |
ZRA-HDD80 |
Interne 80GB Festplatte zum Einbau in den Harddiskrekorder |
|
ZRA-HDD120 |
do., jedoch 120GB |
ZRA-HDD160 |
do., jedoch 160GB |
ZRA-HDD250 |
do., jedoch 250GB |
ZRA-HDD200EX |
Externe 200GB Festplatte, FireWire mit Gehäuse |
ZRA-HDD300EX |
do., jedoch 300GB |
|
