GANZ Harddiskrekorder Serie
Digi-Master
|
| |
|
|
|
-
4, 8,
16-Kanal-Digitalrecorder
-
MPEG4 Kompression
-
4CIF Auflösung
-
Bis zu 3 interne Festplatten (ohne
Kapazitätsbegrenzung)
-
Schnelle Datenauslagerung über
integrierten CD-Brenner und USB Schnittstelle
-
Bedienung/Konfiguration am Gerät, über
Infrarot Fernbedienung und Ethernet (Remote Software inklusive)
-
„Wasserzeichenfunktion“
|
|
Spielend einfach...
...ist die Bedienung
unserer neuen Embedded Digital Recorder. Die Digi-Master Serie mit 4, 8 und
16 Kanälen kann durch einfachste Handhabung direkt am Gerät, bzw. über eine
IR-Fernbedienung oder über Ethernet, per Webbrowser oder Software, bedient
werden – und das sogar Multilingual (Deutsch, Englisch, Russisch, Polnisch,
Tschechisch und Französisch). So haben Sie jederzeit die Möglichkeit,
Videosequenzen einzusehen bzw. abzurufen. Die MPEG4 Kompression erlaubt eine
effiziente und Platz sparende Speicherung von Videosequenzen. Diese können
nicht nur auf der Festplatte selber, erweiterbar auf bis zu 1,5 TB durch drei
zusätzliche Festplatten, sondern auch über USB Schnittstellen sowie den
integrierten CD-Brenner ausgelagert und archiviert werden.
Alles echt...
...durch Real-time Darstellung
für alle Kameras über die vorhandenen Monitor Ausgänge. 25 Bilder pro
Sekunde werden mit einer Auflösung von 4CIF erzeugt. Dies verspricht ein
klares Bild – wann immer es benötigt wird. Auswählen kann man u. a. zwischen
einer Alarm-, Bewegungs-, Zeitgesteuerten- und sogar einer
Panikaufzeichnungsfunktion. Für die Darstellung ist es egal, was für ein
Monitor Ihnen zur Verfügung steht. Der Digi-Master lässt sich über den
vorhandenen Composite Ausgang an jeden üblichen CCTV Monitor anschliessen,
der VGA-Ausgang ermöglicht zudem den Anschluss an einen PC-Bildschirm. 4
Audioeingänge können die Wiedergabe der Videobilder zusätzlich abrunden.
Sie bleiben am Steuer
Bei Bedarf lässt sich die
Digi-Master-Serie problemlos in aufwendige Systeme und Netzwerke einbinden.
Mit der integrierten Telemetriesteuerung (RS485 Schnittstelle) lässt sich
eine Vielzahl marktüblicher Dom- oder Schwenk-/Neigekameras direkt bedienen.
Es können mehrere Benutzer mit verschiedenen Berechtigungsstufen
gleichzeitig auf das Gerät zugreifen. Die vorhandene
„Wasserzeichen-Funktion“ zeigt auf, ob die Videobilder in irgendeiner Weise
verändert wurden. So können diese auch im Ernstfall als Beweismaterial
eingesetzt werden.
|
|
Technische Daten |
|
Digi-Master 204-500 |
Digi-Master 208-500 |
Digi-Master 216-500 |
| Videosystem: |
PAL/CCIR, NTSC/EIA |
| Betriebsspannung: |
12 VDC (Netzteil mit
Weitbereichseingang, beiliegend) |
100~240 VAC (50/60 Hz) |
| Stromaufnahme: |
60 W |
200 W |
| Videodurschschlaufeingänge: |
4 × FBAS 1,0 Vs-s, 75 Ohm, BNC |
8 × FBAS 1,0 Vs-s, 75 Ohm, BNC |
16 × FBAS 1,0 Vs-s, 75 Ohm, BNC |
| Monitorausgänge: |
1 × Main FBAS 1,0 Vs-s,
75 Ohm, BNC oder
1 × Y/C, S-VHS oder VGA (1.024 x 768, 60 Hz)
1 × SPOT FBAS 1,0 Vs-s, 75 Ohm, BNC |
1 × Main FBAS 1,0 Vs-s,
75 Ohm, BNC oder
1 × Y/C, S-VHS oder VGA (1.024 x 768, 60 Hz)
2 × SPOT FBAS 1,0 Vs-s, 75 Ohm, BNC |
1 × Main FBAS 1,0 Vs-s,
75 Ohm, BNC oder
1 × Y/C, S-VHS oder VGA (1.024 x 768, 60 Hz)
4 × SPOT FBAS 1,0 Vs-s, 75 Ohm, BNC |
| Audioeingänge: |
4 × Cinch-Buchse, 8 kHz Samplingrate (Mono) |
| Audioausgänge: |
1 × Cinch-Buchse, –5 dB (Mono) |
| Festplatten intern: |
500 GB IDE integriert, max.2 |
500 GB IDE integriert, max.3 |
| Betriebssystem: |
RTOS |
| Aufzeichnungsformat: |
MPEG-4 |
| Aufzeichnungsdauer: |
abhängig von Bildqualität und Festplattenkapazität
(Qualitätsstufen und Komprimierung nach individuellen Vorgaben frei
konfigurierbar) |
| Aufzeichnungsmodi: |
Zeitgesteuert-, Kontinuierliche-,
Motion-, Panik-, Aufzeichnung, (überschreibbar/Linear) Alarmaufzeichnung,
|
| Aufzeichnungsrate: |
25 Bilder/s (4CIF) , 50 Bilder/s (2CIF)
oder 100 Bilder/s (CIF) |
| Auflösung: |
704 × 576 Pixel(4CIF) , 720 x 288 Pixel
(2CIF) oder 360 × 288 Pixel (CIF) |
| Alarmfunktion: |
Videosensor, Signalunterbrechung,
Systemfehler, Alarmereignis, Emailversand per SMTP
Vor- /Nachalarmaufzeichnung (max. Voralarm 5 s/Nachalarm 3min)
Alarmaufzeichnung, |
| Alarmeingänge: |
4 × Schliesser/Öffner,
programmierbar |
8 × Schliesser/Öffner,
programmierbar |
16 ×
Schliesser/Öffner, programmierbar |
| Alarmausgänge: |
4 × Open Collector |
8
× Open Collector |
16
× Open Collector |
| Bewegungssensor: |
12 × 12 Zellen pro
Kamera,
Empfindlichkeit einstellbar |
16 × 16 Zellen pro
Kamera,
Empfindlichkeit einstellbar |
| Datenexport: |
AVI, JPG, BMP, per USB Memory Stick,
USB-HDD, CD-RW |
| Schnittstelle: |
1 x RS-485, 1 ×
Ethernet, 10/100-Base-TX, RJ-45,
1 x USB 1.1 |
1 x RS-485, 1 ×
Ethernet, 10/100-Base-TX, RJ-45,
1 x USB 2.0 |
| Netzwerkverbindung: |
Feste IP, DHCP, DDNS |
|
Fernzugriff : |
Webbrowser oder Software, (Live
Darstellung, Live Aufzeichnung, Suchfunktion, Ferneinstellung, Archivieren) |
|
OSD
Sprache: |
Deutsch, Englisch,
Russisch, Polnisch, Tschechisch, Französisch |
| Betriebsumgebung: |
5 ... +50 °C (10 ... 80% rel. Luftfeuchtigkeit) |
| Gewicht: |
7,5 kg, ohne Festplatten |
10,0 kg, ohne Festplatten |
| Abmessungen (B x H x T): |
360
× 66 × 360 mm |
430 mm × 90 mm × 460
mm |
|
Bestellinformationen |
| Digi-Master 204-500 |

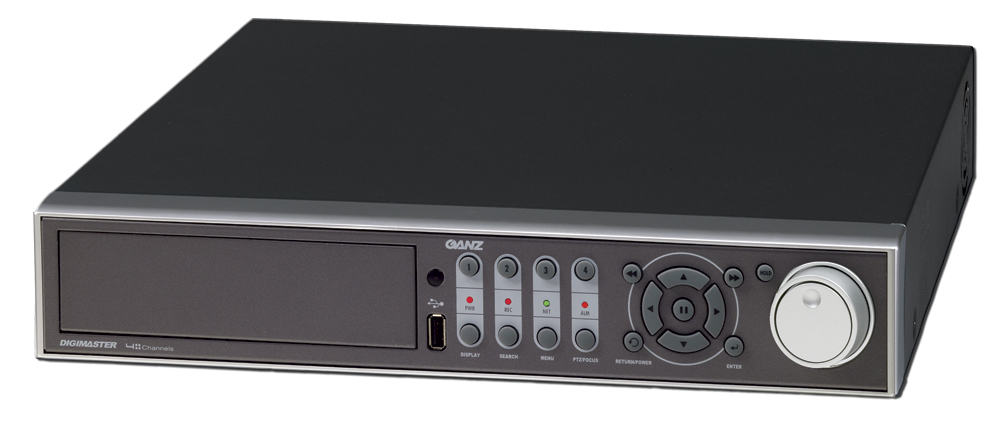

4-Kanal-Digitalrecorder,
500GB RE Festplatte,
25 Bilder/s 704x576 Pixel, LAN, Audio, Client-Software, CD-Brenner, Composite, Y/C und VGA Ausgänge |
 Produktbild
gross
Datenblatt
|
| Digi-Master 208-500 |

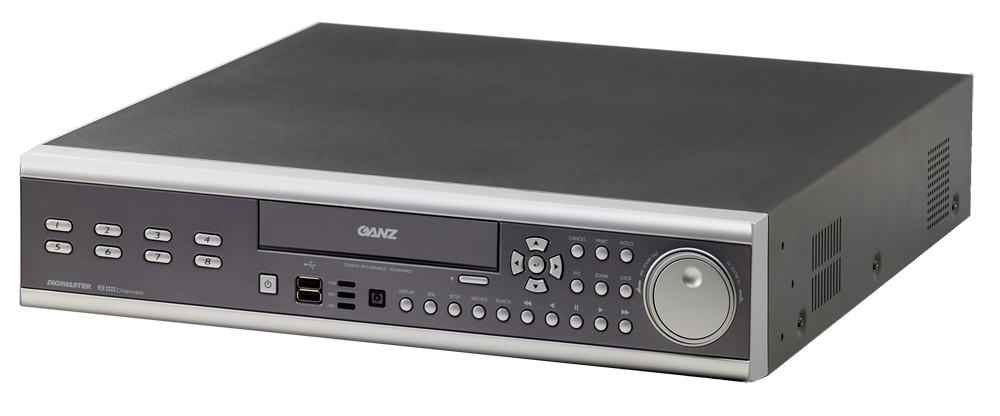

8-Kanal-Digitalrecorder,
500GB RE Festplatte, 25 Bilder/s 704x576 Pixel, LAN, Audio, Client-Software, CD-Brenner, Composite, Y/C und VGA Ausgänge |
| Digi-Master 216-500 |

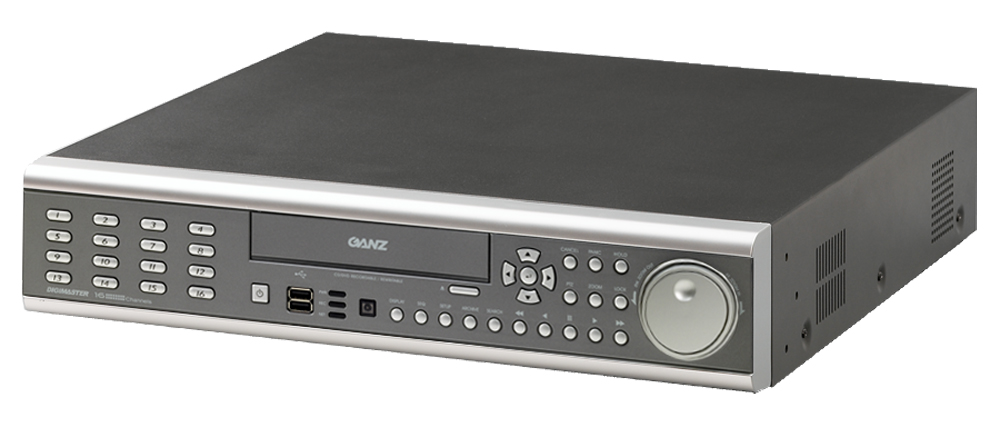

16-Kanal-Digitalrecorder,
500GB RE Festplatte, 25 Bilder/s 704x576 Pixel,
LAN, Audio, Client-Software, CD-Brenner, Composite, Y/C und VGA Ausgänge |
|
