HD-SDI Kompaktrekorder L-DVR-1xxx
|
 |
|
 |
-
Auflösung 1920 x 1080 Pixel
(1080p) -
25 Bilder / Sekunde /
Kamera @ 1080p Auflösung (Full HD) in der 4 und 8 Kanalversion -
200 Bilder
/ Sekunde / System @ 1080p Auflösung (Full HD) in der 16 Kanalversion -
Max. 2 oder 4
Festplatten -
HDMI, VGA und BNC
Monitorausgang -
Mobileview (iPhone, iPad,
etc.) -
Mausbedienung -
CMS Software lunaCMS für Windows
und MAC
(Kompatibel lunaIP Netzwerk-Rekorder)
|
|
L-DVR1104 xTB
Der L-DVR-1104 Digitalrekorder verfügt über 4 HD-SDI Eingänge (BNC) für den
Anschluss von HD-SDI-Kameras. Über Koaxkabel können somit Videosignale in
FullHD (1080p) übertragen und zeitlich, kontaktgesteuert oder über Bewegung
auf bis zu 2 internen Festplatten aufgezeichnet werden
(Lieferumfang 1TB bis max. 6 TB). Der DVR
wird über einen Monitor (BNC/VGA/HDMI) mittels benutzerfreundlichem GUI
wahlweise über Maus, IR-FB oder Tasten am Gerät bedient. Der Multi-Site
Netzwerkzugriff (IE 6,7,8 oder CMS) ermöglicht eine unabhängige Betrachtung
von Bild u. Ton im Live- und Wiedergabemodus sowie Kamerasteuerung und
Konfiguration des Systems. Des weiteren kann über Smartphones auf das Gerät
zugegriffen werden. Umfangreiche Funktionen wie: Vor-/ Nachalarm,
Benutzerverwaltung, Logbuch usw. machen das Gerät zu einem Alleskönner. Zum
Datenexport stehen USB Port oder Netzwerkzugriff zur Verfügung.
L-DVR1304 xTB
Der L-DVR-1304 Digitalrekorder verfügt über 4 HD-SDI Eingänge (BNC)
für den Anschluss von HD-SDI-Kameras. Über Koaxkabel können somit
Videosignale in FullHD (1080p) übertragen und zeitlich, kontaktgesteuert
oder über Bewegung auf bis zu 4 internen Festplatten aufgezeichnet werden
(Lieferumfang 1TB bis max. 12 TB). Der
DVR wird über einen Monitor (BNC/VGA/HDMI) mittels benutzerfreundlichem GUI
wahlweise über Maus, IR-FB oder Tasten am Gerät bedient. Der Multi-Site
Netzwerkzugriff (IE 6,7,8 oder CMS) ermöglicht eine unabhängige Betrachtung
von Bild u. Ton im Live- und Wiedergabemodus sowie Kamerasteuerung und
Konfiguration des Systems. Des weiteren kann über Smartphones auf das Gerät
zugegriffen werden. Umfangreiche Funktionen wie: Vor-/ Nachalarm,
Benutzerverwaltung, Logbuch usw. machen das Gerät zu einem Alleskönner. Zum
Datenexport stehen USB Port oder Netzwerkzugriff zur Verfügung, des weiteren
kann auch ein CD/DVD-Brenner eingebaut werden.
L-DVR1308 xTB
Der L-DVR-1308 Digitalrekorder verfügt über 8 HD-SDI Eingänge (BNC) für
den Anschluss von HD-SDI-Kameras. Über Koaxkabel können somit Videosignale
in FullHD (1080p) übertragen und zeitlich, kontaktgesteuert oder über
Bewegung auf bis zu 4 internen Festplatten aufgezeichnet werden
(Lieferumfang 1TB bis max. 12 TB). Der
DVR wird über einen Monitor (BNC/VGA/HDMI) mittels benutzerfreundlichem GUI
wahlweise über Maus, IR-FB oder Tasten am Gerät bedient. Der Multi-Site
Netzwerkzugriff (IE 6,7,8 oder CMS) ermöglicht eine unabhängige Betrachtung
von Bild u. Ton im Live- und Wiedergabemodus sowie Kamerasteuerung und
Konfiguration des Systems. Des weiteren kann über Smartphones auf das Gerät
zugegriffen werden. Umfangreiche Funktionen wie: Vor-/ Nachalarm,
Benutzerverwaltung, Logbuch usw. machen das Gerät zu einem Alleskönner. Zum
Datenexport stehen USB Port oder Netzwerkzugriff zur Verfügung, es kann auch
ein CD/DVD-Brenner eingebaut werden.
L-DVR1316 xTB
Der L-DVR-1316 Digitalrekorder verfügt über 16 HD-SDI Eingänge (BNC) für
den Anschluss von HD-SDI-Kameras. Über Koaxkabel können somit Videosignale
in FullHD (1080p) übertragen und zeitlich, kontaktgesteuert oder über
Bewegung auf bis zu 4 internen Festplatten aufgezeichnet werden
(Lieferumfang 1TB bis max. 12 TB). Der
DVR wird über einen Monitor (BNC/VGA/HDMI) mittels benutzerfreundlichem GUI
wahlweise über Maus, IR-FB oder Tasten am Gerät bedient. Der Multi-Site
Netzwerkzugriff (IE 6,7,8 oder CMS) ermöglicht eine unabhängige Betrachtung
von Bild u. Ton im Live- und Wiedergabemodus sowie Kamerasteuerung und
Konfiguration des Systems. Des weiteren kann über Smartphones auf das Gerät
zugegriffen werden. Umfangreiche Funktionen wie: Vor-/ Nachalarm,
Benutzerverwaltung, Logbuch usw. machen das Gerät zu einem Alleskönner. Zum
Datenexport stehen USB Port oder Netzwerkzugriff zur Verfügung, es kann auch
ein CD/DVD-Brenner eingebaut werden. |
|
|
|
Technische Daten
HD-SDI |
|
L-DVR-1104 xTB |
L-DVR-1304 xTB |
|
Kameraeingänge: |
4 x HD-SDI BNC |
|
Maximale Auflösung: |
1920(H) x 1080(V) Pixel |
|
Aufzeichnungsrate: |
25 Bilder/Sekunde/Kamera
@ 1920x1080 Pixel |
|
Kompressionsverfahren: |
H.264 |
|
Monitorausgänge: |
1 x HDMI, 1 x VGA, 1 x Composite (BNC |
|
Audio Ein-/Ausgänge:: |
4 / 1 BNC |
|
Âlarm Ein-/Ausgänge: |
4 Digital / 3 Relais |
4 Digital / 6 Relais |
|
Bewegungssensor: |
Ja, Bereich für jede Kamera einstellbar |
|
Kamerasteuerung: |
RS-485 Multiprotokoll (3D) |
|
Schnittstellen: |
2 x USB, 1 x eSATA, 1 x RS232, 1x RS485,
10/100/1000 Base-TX Ethernet (RJ45) |
4 x USB, 1 x eSATA, 1 x RS232, 1x RS485,
10/100/1000 Base-TX Ethernet (RJ45) |
|
Speicher: |
Max.2
L-DVR-1104 1TB, 1`000GB Server-Festplatte
L-DVR-1104 2TB, 2`000GB Server-Festplatte
L-DVR-1104 4TB, 2x2`000GB Server-Festplatte |
Max.4
L-DVR-1304 2TB, 2`000GB Server-Festplatte
L-DVR-1304 4TB, 2x2`000GB Server-Festplatte
L-DVR-1304 6TB, 3x2`000GB Server-Festplatte |
| Spannungsversorgung: |
230VAC, 15 Watt ohne Festplatten (12VDC Netzteil im
Lieferumfang) |
230VAC, 40 Watt ohne Festplatten (12VDC Netzteil
im Lieferumfang) |
| Betriebsumgebung: |
+10 ... +55 °C (< 90% rel. Luftfeuchtigkeit) |
| Gewicht: |
2,35 kg ohne Festplatten |
|
| Abmessungen HxBxT: |
45 x 375 x 285mm |
68 x 440 x 460mm |

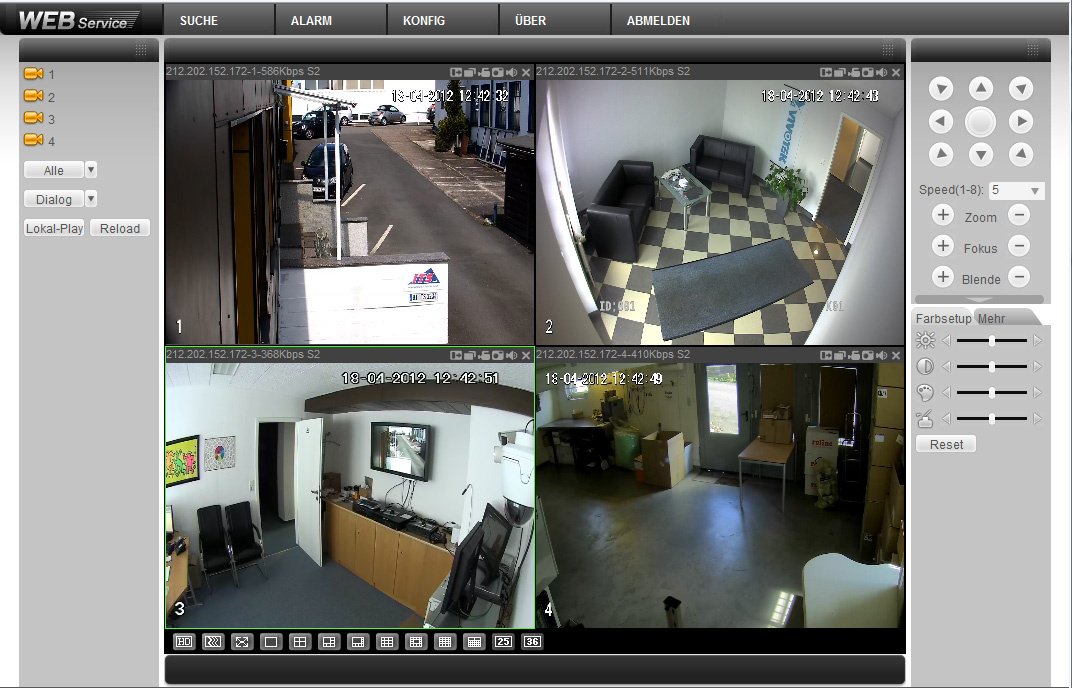

Screenshot:
Klicken = gross |
|
|
Screenshot:
Klicken = gross |
|
|
Technische Daten
HD-SDI (Fortsetzung) |
|
L-DVR-1308 xTB |
L-DVR-1316 xTB |
|
Kameraeingänge: |
8 x HD-SDI BNC |
16 x HD-SDI BNC |
|
Maximale Auflösung: |
1920(H) x 1080(V) Pixel |
|
Aufzeichnungsrate: |
25 Bilder/Sekunde/Kamera
@ 1920x1080 Pixel |
12.5 Bilder/Sekunde/Kamera
@ 1920x1080 Pixel |
|
Kompressionsverfahren: |
H.264 |
|
Monitorausgänge: |
1 x HDMI, 1 x VGA, 1 x Composite (BNC |
|
Audio Ein-/Ausgänge:: |
8 / 1 BNC |
4 / 1 BNC |
|
Âlarm Ein-/Ausgänge: |
8 Digital / 6 Relais |
16 Digital / 6 Relais |
|
Bewegungssensor: |
Ja, Bereich für jede Kamera einstellbar |
|
Kamerasteuerung: |
RS-485 Multiprotokoll (3D) |
|
Schnittstellen: |
4 x USB, 1 x eSATA, 1 x RS232, 1x RS485,
10/100/1000 Base-TX Ethernet (RJ45) |
|
Speicher: |
L-DVR-11308 1TB, 1`000GB Server-Festplatte
L-DVR-1308 2TB, 2`000GB
Server-Festplatte
L-DVR-1308 4TB, 2x2`000GB
Server-Festplatte |
L-DVR-1316 2TB, 2`000GB Server-Festplatte
L-DVR-1316 4TB, 2x2`000GB Server-Festplatte
L-DVR-1316 6TB, 3x2`000GB Server-Festplatte |
| Spannungsversorgung: |
230VAC, 40 Watt ohne Festplatten (12VDC Netzteil
im Lieferumfang) |
| Betriebsumgebung: |
+10 ... +55 °C (< 90% rel. Luftfeuchtigkeit) |
| Gewicht: |
6,0 kg ohne Festplatten |
| Abmessungen HxBxT: |
68 x 440 x 460mm |
Screenshot:
Klicken = gross |
|
|
Screenshot:
Klicken = gross |
|
|
|
Bestellinformationen |
|
L-DVR-1104
1TB |
HD-SDI, 4-Kanal-Digitalrecorder,
Embedded Linux, H.264, 1TB Server-Festplatte,
100 Bilder/s 1`920 x 1`080 Pixel (1080p), HDMI, VGA und Composite Monitorausgang,
4 x HD-SDI BNC Eingänge, Audio, Alarm, Mausbedienung, Multisite-Client-Software |
 Datenblatt
CMS
Software
 |
|
L-DVR-1104
2TB |
HD-SDI, 4-Kanal-Digitalrecorder,
Embedded Linux, H.264, 2TB Server-Festplatte,
100 Bilder/s 1`920 x 1`080 Pixel (1080p), HDMI, VGA und Composite Monitorausgang,
4 x HD-SDI BNC Eingänge, Audio, Alarm, Mausbedienung, Multisite-Client-Software |
Datenblatt
CMS
Software
|
|
L-DVR-1304 1TB |
HD-SDI, 4-Kanal-Digitalrecorder,
Embedded Linux, H.264, 1TB Server-Festplatte,
100 Bilder/s 1`920 x 1`080 Pixel (1080p), HDMI, VGA und Composite Monitorausgang,
4 x HD-SDI BNC Eingänge, Audio, Alarm, Mausbedienung, Multisite-Client-Software |
Datenblatt
CMS
Software
|
|
L-DVR-1304 2TB |
HD-SDI, 4-Kanal-Digitalrecorder,
Embedded Linux, H.264, 2TB Server-Festplatte,
100 Bilder/s 1`920 x 1`080 Pixel (1080p), HDMI, VGA und Composite Monitorausgang,
4 x HD-SDI BNC Eingänge, Audio, Alarm, Mausbedienung, Multisite-Client-Software |
Datenblatt
CMS
Software
|
|
L-DVR-1308 2TB |
HD-SDI, 8-Kanal-Digitalrecorder, Embedded Linux,
H.264, 2TB Server-Festplatte,
200 Bilder/s 1`920 x 1`080 Pixel (1080p), HDMI, VGA und Composite Monitorausgang,
8 x HD-SDI BNC Eingänge, Audio, Alarm, Mausbedienung, Multisite-Client-Software |
Datenblatt
CMS
Software
|
|
L-DVR-1316 2TB |
HD-SDI, 16-Kanal-Digitalrecorder, Embedded Linux,
H.264, 2TB Server-Festplatte,
200 Bilder/s 1`920 x 1`080 Pixel (1080p), HDMI, VGA und Composite Monitorausgang,
16 x HD-SDI BNC Eingänge, Audio, Alarm, Mausbedienung, Multisite-Client-Software |
Datenblatt
CMS
Software
|
|
Last
Update:
05.05.2015 11:08
