HD-SDI - Megapixel über Koaxialkabel

HD-SDI (High Definition Serial Digital Interface) ist eine rein digitale Schnittstelle, die ursprünglich für den professionellen Fernsehbereich (Broadcast) entwickelt wurde. Mittels dieser Schnittstelle ist es nun auch in der Videoüberwachung (CCTV) möglich, unkomprimierte Videostreams in Full HD (1080p) über Koaxialkabel (z.B. RG59) zu übertragen.

Die Schnittstelle

In der Norm „SMPTE 292M“ wird die HD-SDI Schnittstelle beschrieben und gewährleistet dadurch die Kompatibilität der Produkte. Verbunden werden die Kameras über BNC Anschlüsse und 75 Ohm Koaxialkabel (z.B. RG59) wie man es bereits seit Jahrzehnten in der Videoüberwachung kennt und verbaut. Diese Infrastruktur von Bestandsanlagen kann weiter verwendet werden!

Kabellänge

Bedingt durch die hohe HD-SDI Datenrate (1,485 Gbit/s) kommt der Kabeldämpfung besondere Bedeutung zu. Der Standard definiert die maximale Kabellänge mit 20db Verlust bei 743 Mhz.  Damit sind bei einem Koaxialkabel leicht 100m und mehr zu realisieren. Bei Verwendung von Koaxialkabel mit höheren Dämpfungsmass oder längeren Übertragungswegen kann mit Zwischenverstärkern gearbeitet werden. Mit Lichtleitertechnik sind auch Strecken bis zu 20km möglich.

Auflösung

Mit der Auflösung von HD-SDI Kameras (1920 x 1080p / Full HD) können sie 5mal soviele Bildinformationen darstellen wie mit herkömmlichen Analogkameras. Die Bildabtastung erfolgt progressiv, so dass bewegte Objekte scharf abgebildet werden und Details erhalten bleiben

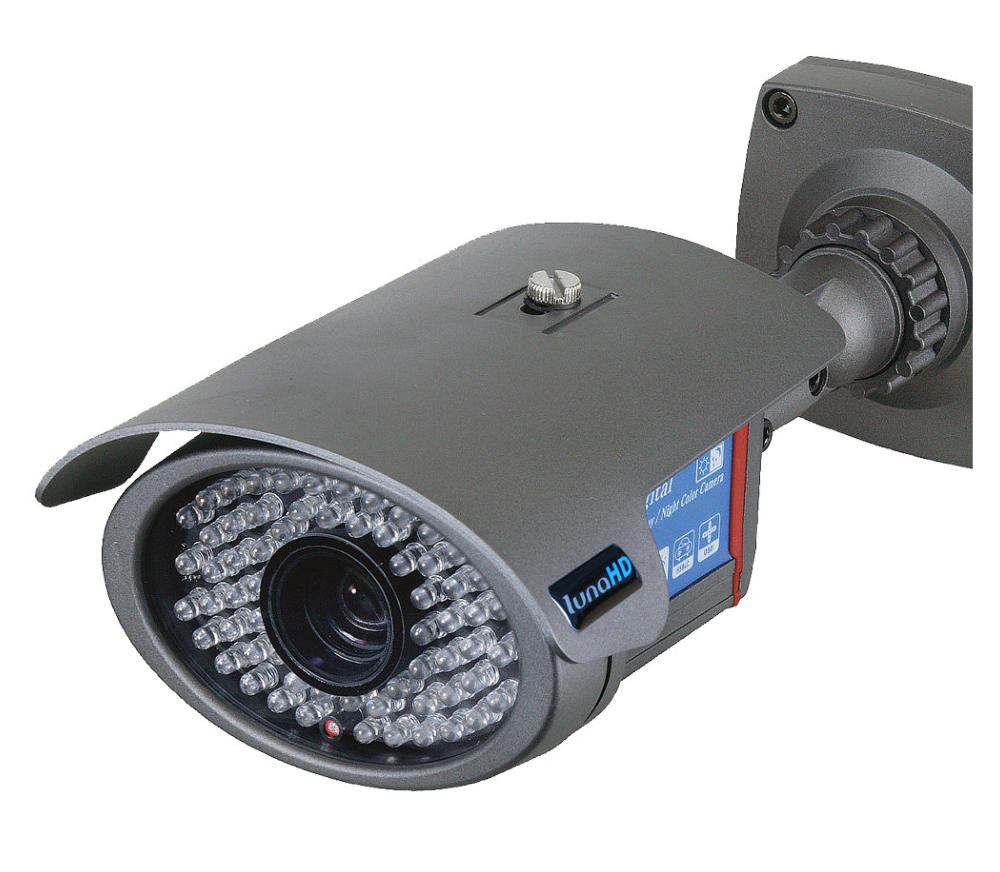

HD-SDI Kameras

lunaHD

- Fixdome und Bulletkameras - Vario- oder Fixobjektiv - Miniaturkameras   mehr Infos

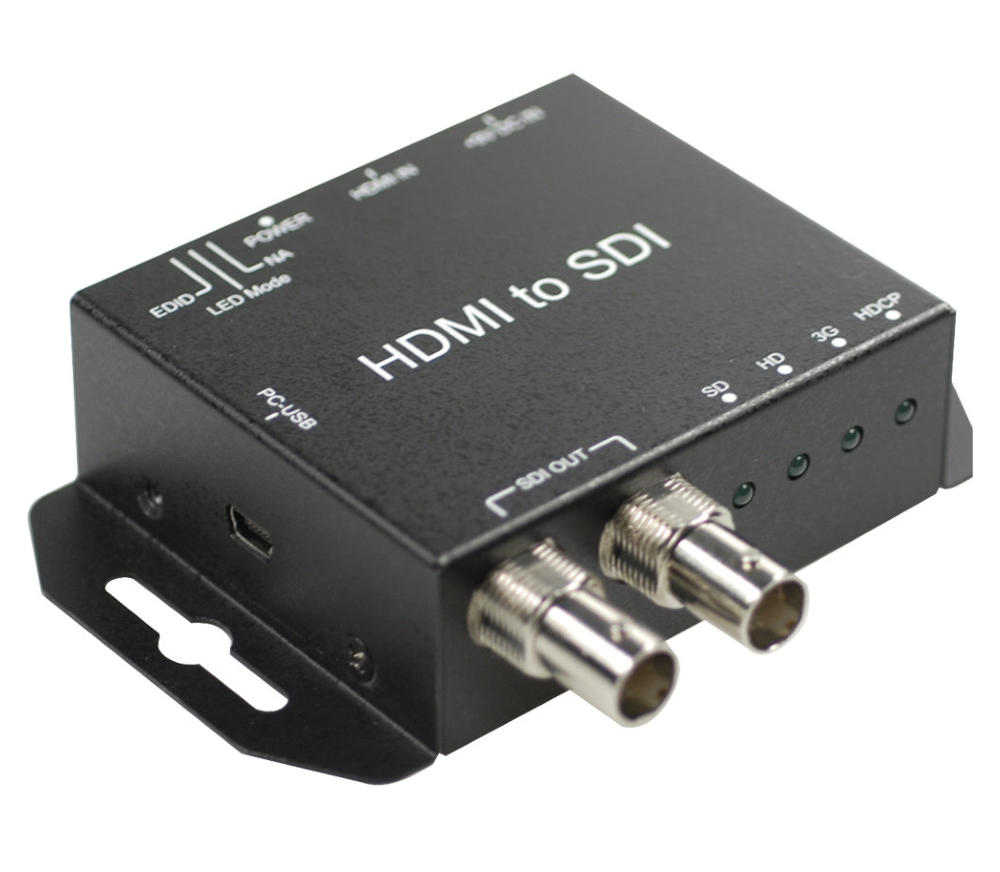

HD-SDI Zubehör

lunaHD

- Konverter - Übertagungsgeräte LWL - Splitter
under con.

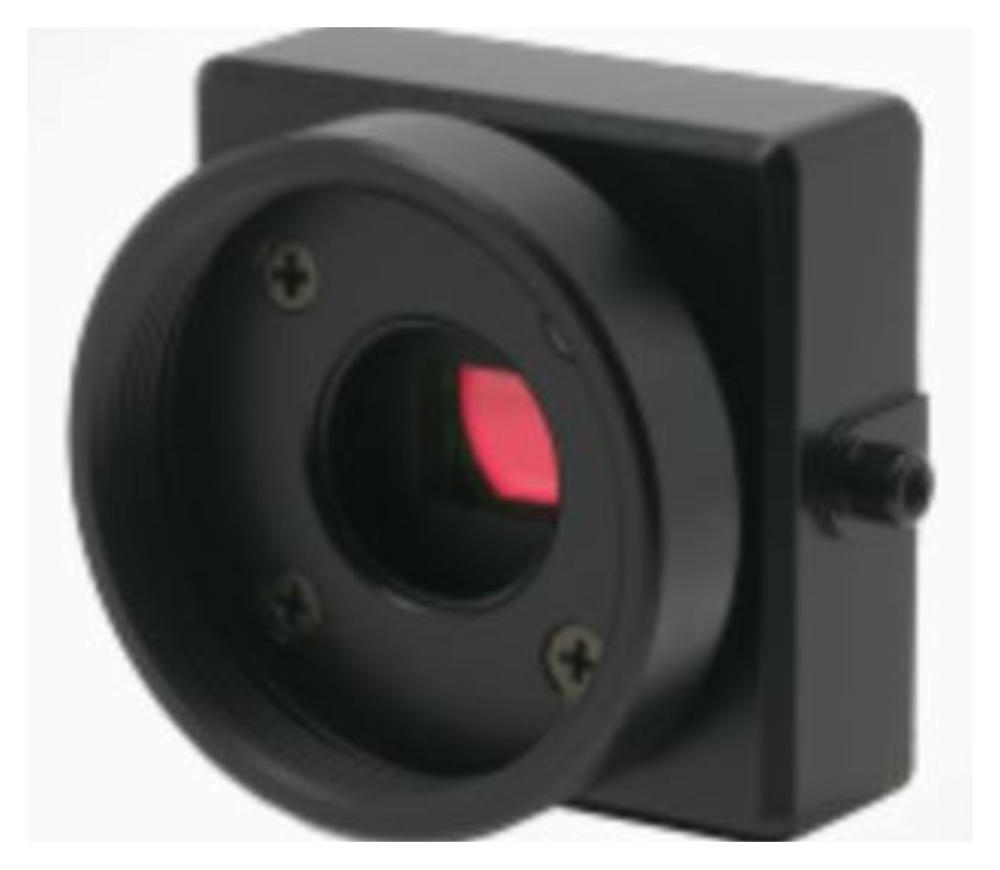

HD-SDI Kameras

WATEC

- Minaturkameras
mehr Infos mehr Infos
