Transmission de signaux vidéo UTP



Indicateurs de performance

  • Des distances de transmission de 1,6 km

  • Une solution de haute technologie alternative à l’utilisation de câble coaxial ou de câble à fibre optique

  • Une qualité de transmission d’image proche de celle obtenue par un câble à fibre optique pour un prix moindre.

  • Des installations plus simples en comparaisons des installations utilisant un câble coaxial ou à fibre optique.

  • Une excellente protection contre les interférences et les surtensions

  • Réduction des coûts de main d’oeuvre

  • La souplesse d’installation de la vidéo NVT/UTP

  • Guide NVT pdf 430kB

  • Fiche produit, 1`072kb

Description

De plus en plus d'installateurs capitalisent sur les avantages offerts par l'équipement de transmission vidéo deux fois primé de la gamme des produits NVT. Ils installent désormais leurs systèmes de v idéo-sécuritésur un câble à paire torsadée non-blindée (UTP). Cette méthode d'installation de vidéosécurité particulièrement efficace se répand de plus en plus et devient l'alternative évidente au coaxial ou fibre avec des avantages sur les deux.

Depuis plus de vingt ans, les produits communément appelés « symétriseurs » ont servi à transmettre les signaux vidéo sur câble UTP. Les fabricants de symétriseurs se reposent sur une simple conversion des signaux asymétriques à symétriques sur un câble à paire torsadée d'où la racine du mot « symétrie ».

Les produits à paire torsadée passent le signal symétrique le long de deux conducteurs sur un même câble. Toute source de brouillage potentiel telle que le secteur ou une haute tension affecte uniformément les deux conducteurs. La capacité des périphériques de transmission installés sur la caméra et dans la salle de commandes de rejeter le brouillage détermine la qualité du signal vidéo transmis.

Malheureusement les symétriseurs offrent une performance inférieure et sont perçus comme inadéquats pour la plupart des installations CCTV dans la mesure où ils ont peu ou pas de moyens intégrés de fournir une immunité au brouillage, à la surtension ou un isolement de boucle de terre. Ainsi, l'utilisation des symétriseurs est inévitablement une solution médiocre aux installations de qualité professionnelle des CCTV.

La spécification et la conception de périphérique de transmission UTP sont par conséquent cruciales à la performance globale du système. Plus la symétrie est parfaite et plus le brouillage est rejeté. En fin de compte, un circuit parfaitement symétrique est difficile à obtenir et cette différence représente le facteur clé entre la gamme NVT d'émetteur-récepteurs deux fois primée et les simples produits avec symétriseurs.

Il existe plusieurs facteurs importants dont il faut tenir compte lorsque l'on opte pour un système sur câble UTP et que l'on doit choisir un équipement de transmission à paire torsadée.

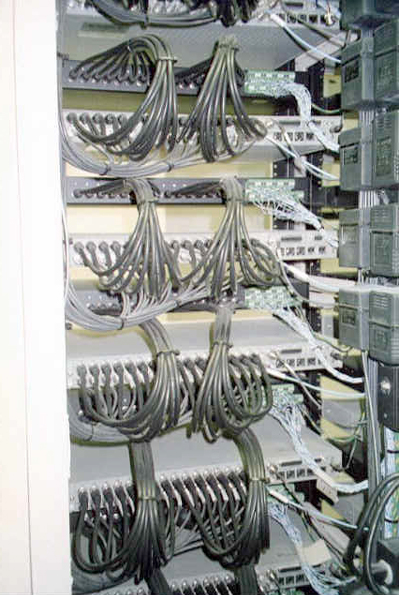

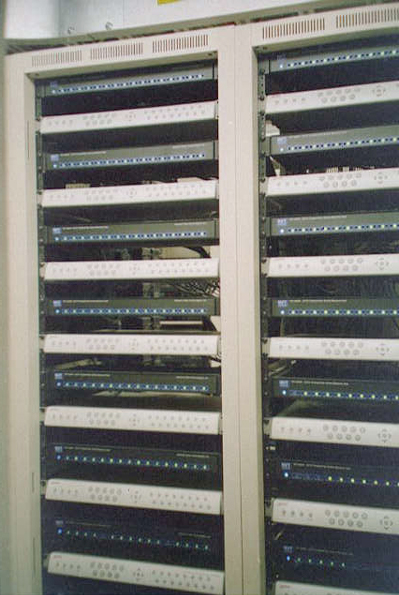

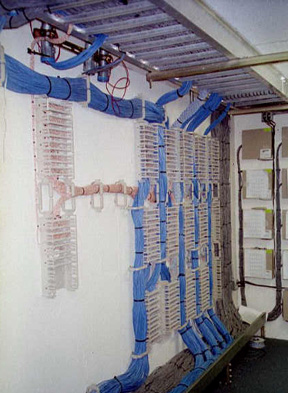

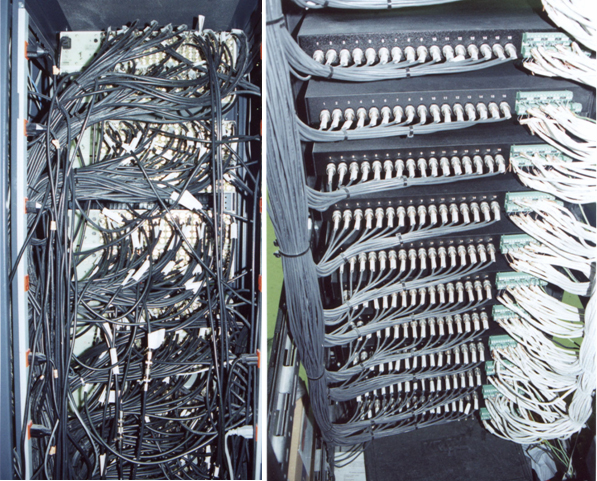

Images Aladdin Resort & Casino, Las Vegas

Numéros de commande

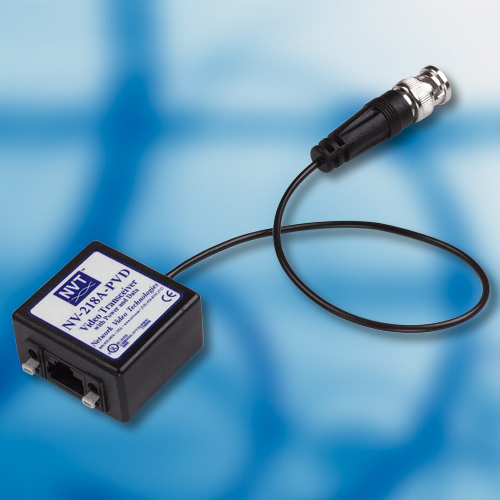

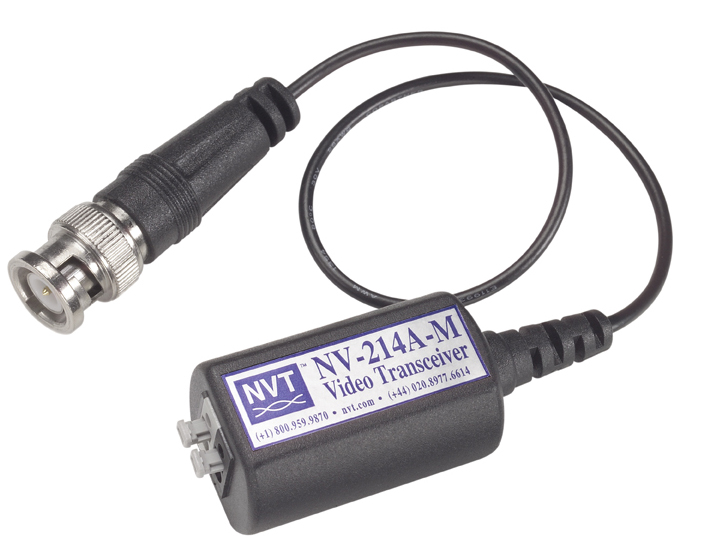

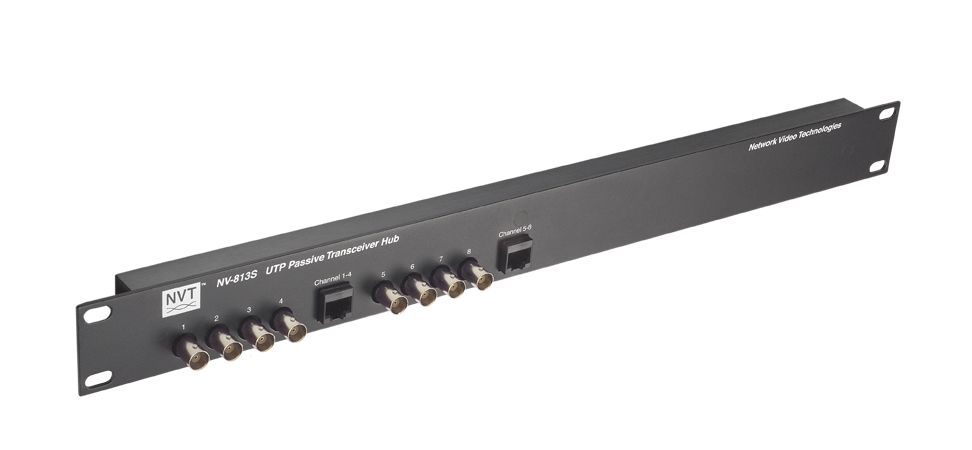

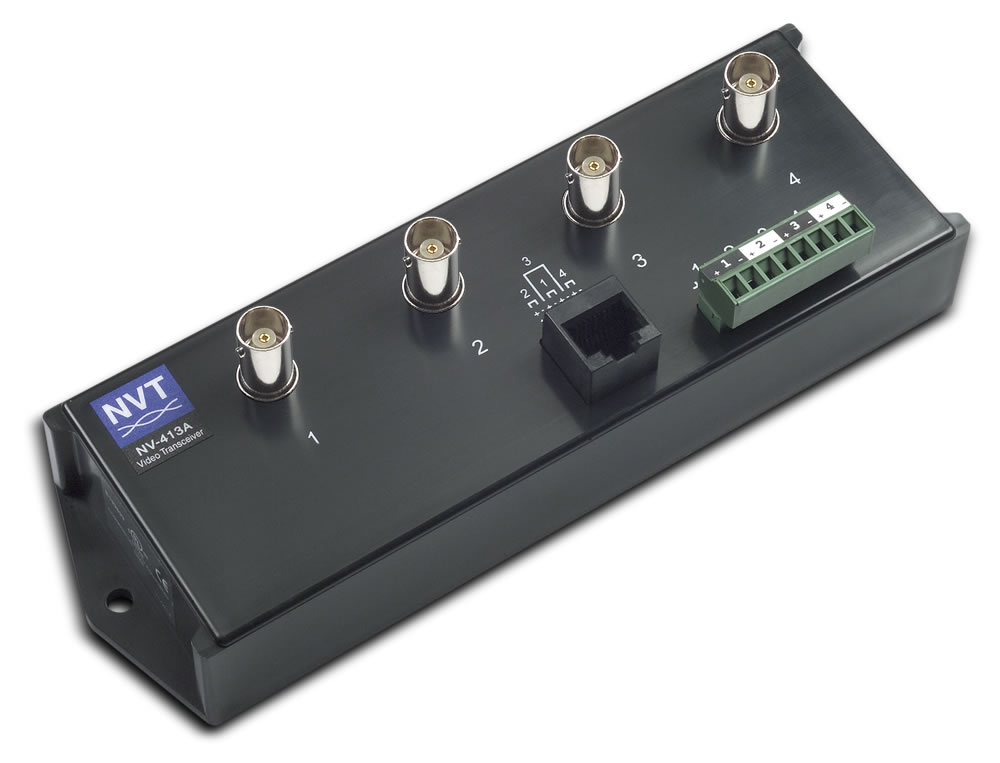

NV-214A-M NV-218A-PVD NV-413A NV-813A NV-1613A
Fonction: Emetteur /récepteur Emetteur /récepteur Emetteur /récepteur Emetteur /récepteur Emetteur /récepteur
Alimentation: passif passif, 24VAC,
sans bloc d`alimentation
passif passif passif
applications jusqu’à
avec récepteur passif:
250m 250m 225m 225m 225m
applications jusqu’à
avec récepteur actif:
1000m 1000m 1000m 1000m 1000m

Canaux:

1 1 4 8 16
intégrateur de données: No Oui No No No
Raccordement vidéo: câble avec prise BNC câble avec prise BNC 4 x douille BNC 8 x douille BNC 16 x douille BNC
Raccordement UTP: bornier à vis colliers de mise 1x RJ45 ou bornier à vis 2 x RJ45 ou bornier à vis 4 x RJ45 ou bornier à vis
Utilisation avec: NV 704 ou 716
Paires câble UTP: 1 4 4 8 16
Accessoires fournis: 8 x 60cm câble BNC incl. 16 x 60cm câble BNC incl.
Remarque: NV-RM8/10 Kit de montage rack en option 19" kit de montage rack 19" kit de montage rack
Image:
Image grande:



Numéros de commande

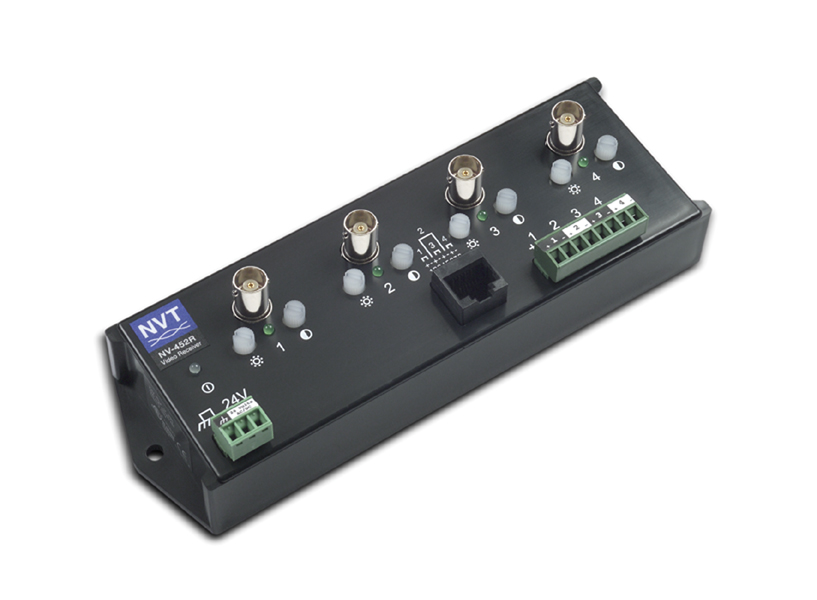

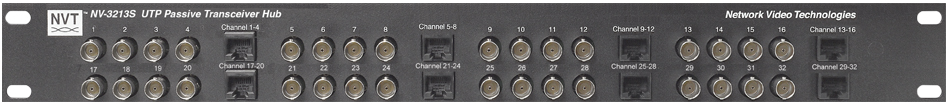

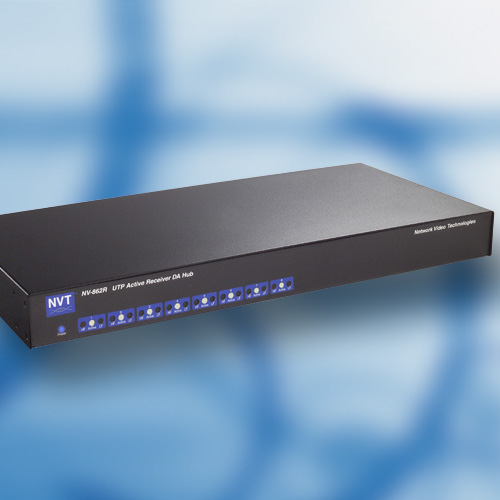

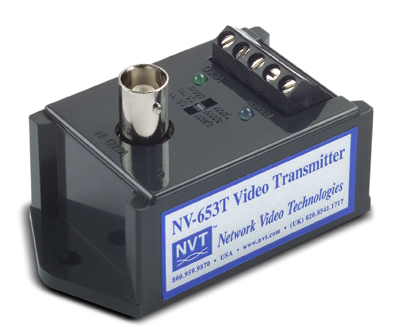

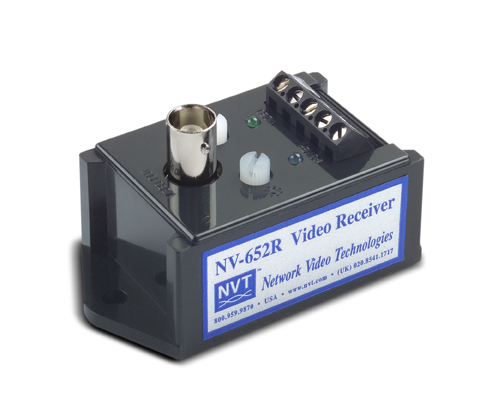

NV-3213A NV-653T NV-652R NV-452R NV-862R
Fonction: Emetteur /récepteur Emetteur Récepteur Récepteur Récepteur
Alimentation: passif actif
 24VAC, sans bloc d`alimentation
actif
 24VAC, sans bloc d`alimentation
actif
 24VAC, sans bloc d`alimentation
actif
230VAC
applications jusqu’à
avec récepteur passif:
225m n/a 1000m avec NV-214A-M 1000m avec Emetteur passif 1000m avec Emetteur passif
applications jusqu’à
avec récepteur actif:
1000m 1600m 1600m avec NV653T 1600m avec NV653T 1600m avec NV653T

Canaux:

32 1 1 4 8
intégrateur de données: No No No No No
Raccordement vidéo: 32 x douille BNC 1 x douille BNC 1 x douille BNC 4 x douille BNC 4 x douille BNC par canal
Raccordement UTP: 8 x RJ45 ou bornier à vis bornier à vis bornier à vis 1 x RJ45 ou bornier à vis bornier à vis
Paires câble UTP: 32 1 1 4 8
Accessoires fournis: 32 x 60cm câble BNC incl. 8 x 60cm câble BNC incl.
Remarque: 19" kit de montage rack Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
 > par canal

Kit de montage rack en option
für 2 Geräte
Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
> par canal

19" kit de montage rack
Image:
Image grande:



Numéros de commande

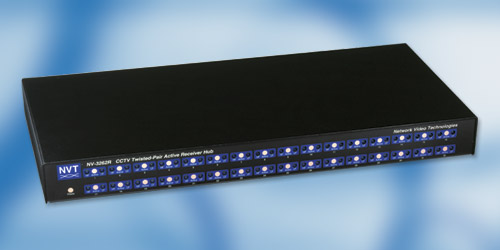

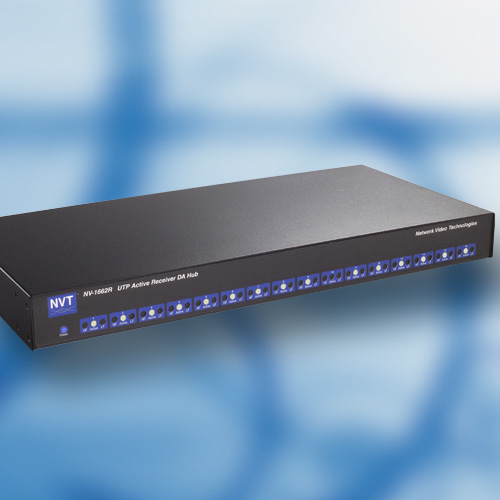

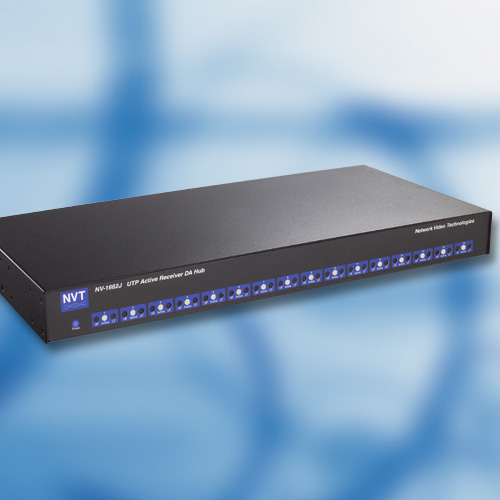

NV-862J NV-1662R NV-1662J NV-3262R NV-3262J
Fonction: Récepteur Récepteur Récepteur Récepteur Récepteur
Alimentation: actif
230VAC
actif
230VAC
actif
230VAC
actif
230VAC
actif
230VAC
applications jusqu’à
avec récepteur passif:
1000m avec Emetteur passif 1000m avec Emetteur passif 1000m avec Emetteur passif 1000m avec Emetteur passifn 1000m avec Emetteur passif
applications jusqu’à
avec récepteur actif:
1600m avec NV653T 1600m avec NV653T 1600m avec NV653T 1600m avec NV653T 1600m avec NV653T

Canaux:

8 16 16 32 32
Intégrateur de données: No No No No No
Raccordement vidéo: 4 x douille BNC par canal 2 x douille BNC par canal 2 x douille BNC par canal 1 x douille BNC par canal 1 x douille BNC par canal
Raccordement UTP: 2 x RJ45 bornier à vis 4 x RJ45 bornier à vis 8 x RJ45
Paires câble UTP: 8 16 16 32 32
Accessoires fournis: 8 x 60cm BNC câble BNC incl. 16 x 60cm câble BNC incl. 16 x 60cm câble BNC incl. 32 x 60cm câble BNC incl. 32 x 60cm câble BNC incl.
Remarque: Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
> par canal
19" kit de montage rack
Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
> par canal
19" kit de montage rack
Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
> par canal
19" kit de montage rack
Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
> par canal
19" kit de montage rack
Régulateurs d`acuité
et de luminosité ,
Power-LED, Aktivé-LED
> par canal
19" kit de montage rack
Image:
Image grande:



Numéros de commande

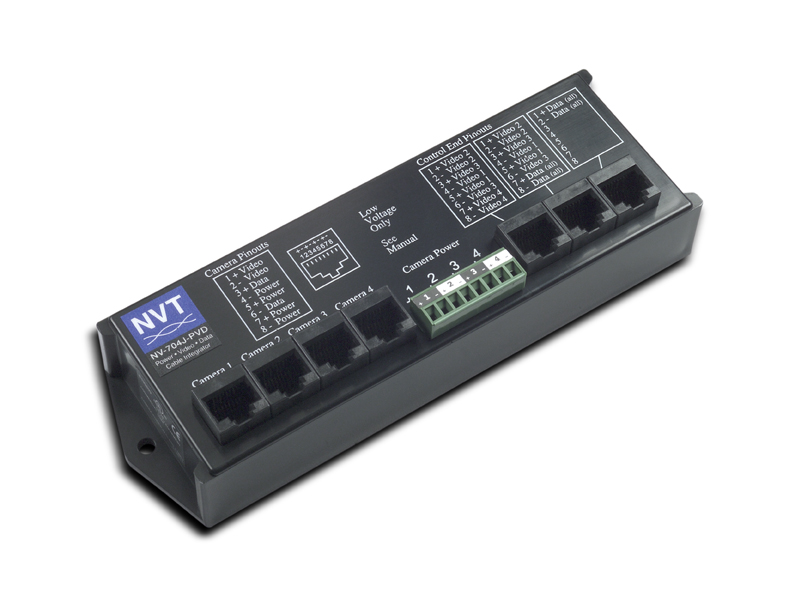

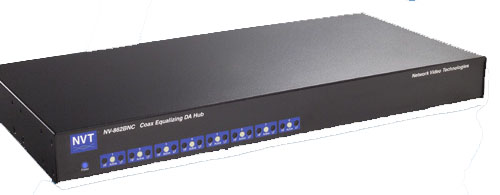

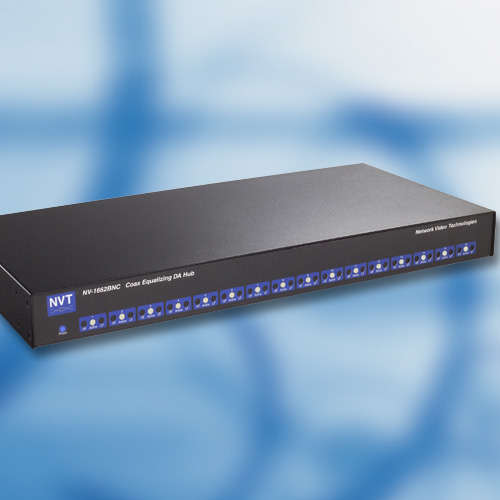

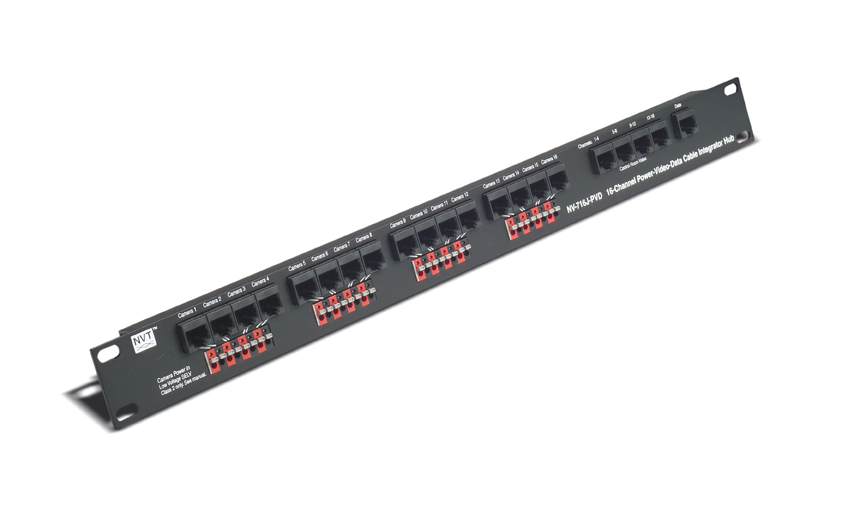

NV-704J-PVD NV-716J-PVD   NV-862BNC NV-1662BNC
Fonction: intégrateur de données intégrateur de données Funktion: Distributeur vidéo actif Distributeur vidéo actif
Alimentation: Alimentation caméras avec bloc d`alimentation externe Alimentation caméras avec bloc d`alimentation externe Alimentation: 230VAC 230VAC
Max. intégrateur <> caméra: 100m 100m Entrées vidéo: 8 x BNC 16 x BNC
Max. intégrateur <> récepteur: 900m 900m Sorties vidéo: 4 x douille BNC par canal 2 x douille BNC par canal

Canaux:

4 16
Intégrateur de données: Oui Oui
IUtilisation avec: NV-218A-PVD NV-218A-PVD
Accessoires fournis: Accessoires fournis: 8 x 60cm BNC câble BNC incl. 16 x 60cm câble BNC incl.
Remarque: NV-RM8/10 RKit de montage rack en option 19" kit de montage rack Remarque: Régulateurs d`acuité
et de luminosité ,
Aktivé-LED
> par canal
19" kit de montage rack
Régulateurs d`acuité
et de luminosité ,
Aktivé-LED
> par canal
19" kit de montage rack
Image: Image:
Image grande:

Image grande:
