Matrice vidéo MegaPower®
LT
|
|
|
Indicateurs de performance |
-
Modèles 16 x 4 ou 32 x 8
-
Entrées avec bouclage et terminaison automatique
-
Possibilité de remise à niveau in-situ de 16 à 32 canaux
-
Protocoles pour caméras dôme SensorNet ou AD bi-directionnel "via le
câble coaxial" (UTC / Up-The- Coax)
-
Nouvelle fonction "QuickSet" pour modification du paramétrage des
caméras dôme
-
128 vues (caméra/prépositionnement et caméra/modèle)
-
16 séquences/rondes
-
Protocoles de communication ADnet (RS-485) et RS-232
-
Possibilité de raccordement jusqu'à 8 claviers avec paramètres de
priorité
-
Accès aux menus protégé par un mot de passe
-
Possibilité de mise en réseau jusqu'à 3 matrices sur bus RS-485
-
Test "ping" des caméras dôme
-
Partitionnement système
-
Détection de perte du signal vidéo sur tous les canaux
-
32 entrées d'alarme et 2 sorties à relais
-
Descriptifs des alarmes
-
5 modes d'affichage des alarmes
-
3 modes de réponse aux alarmes
-
Envoi de messages d'alarme aux autres matrices en réseau
-
255 messages d’événements
|
|
La série MegaPower LT est une nouvelle famille de matrices
de commutation conçue pour répondre aux besoins des petites installations.
Il existe 2 modèles (16 et 32 entrées), ainsi qu'un choix de claviers,
comprenant notamment les modèles ControlCenter™ 200 et 300. Les matrices
MegaPower LT acceptent également tous les claviers courants American
Dynamics, y compris l'ADTTE, l'AD2088 et le ControlCenter MegaPower. De
plus, la matrice version 16 entrées peut être remise à niveau pour disposer
alors de 32 entrées.
Les matrices MegaPower LT sont entièrement compatibles avec les caméras
série SpeedDome®. Elles supportent indifféremment le protocole SensorNet
pour les communications RS-485 "haute fiabilité" ou le nouveau protocole AD
bi-directionnel "via le câble coaxial" (Up-The-Coax). Avec l'un ou l'autre
de ces 2 protocoles, l'utilisateur peut effectuer une vérification de
transmission des informations vers une caméra dôme en exécutant une commande
“ping”. De plus, la nouvelle fonction "QuickSet" permet à l'utilisateur de
modifier rapidement les paramètres d'une caméra dôme. Les matrices acceptent
les fonctionnalités standards des dômes telles que les prépositionnements,
les modèles et auxiliaires ainsi que les “vues”, qui autorisent un opérateur
à rappeler un couple caméra/ prépositionnement ou caméra/modèle grâce à une
commande unique.
Ces petites matrices peuvent être installées virtuellement n'importe où -
dans une baie (rack), au mur ou même sous un pupitre. Elles supportent les
fonctions qui sont généralement l'apanage des gros systèmes, notamment : le
partitionnement, les priorités, les séquences et un ensemble conséquent
d'options de gestion des alarmes. Il est possible de mettre en réseau
jusqu'à 3 matrices MegaPower LT afin de constituer un système distribué. Les
matrices MegaPower LT s'intègrent facilement avec d'autres équipements de
sécurité grâce au protocole clavier standard American Dynamics RS-232.
|
|
Spécifications techniques |
|
ADMPLT16 |
ADMPLT32 |
| Alimentation: |
12 Vcc ± 10% / 2 A / Mini-jack 2,1 mm avec positif sur
contact central |
| Entrées vidéo: |
16 ou avec bouclage 0,5 à 2 V crête à crête,
Connecteurs BNC , Vidéo composite |
32 ou avec bouclage 0,5 à 2
V crête à crête,
Connecteurs BNC , Vidéo composite |
| Sorties vidéo: |
4 x 1 V crête à crête ,
Connecteurs BNC , Vidéo composite |
8 x 1 V crête à crête ,
Connecteurs BNC , Vidéo composite |
| Entrées d'alarme: |
4 connecteurs (16 entrées) sur bornier à vis
Eurostyle avec
corps 5 broches enfichable |
8 connecteurs (32 entrées) sur bornier à vis Eurostyle avec
corps 5 broches enfichable |
| Sorties à relais: |
1 connecteur, 1 sortie Contact 1 RT via bornier à vis
Eurostyle 3 bornes |
2 connecteurs , 2 sorties Contact 1 RT via bornier à vis Eurostyle 3
bornes |
| RS-485 / RS-232: |
Connecteur modulaire RJ-45 8 broches (extensible) , Le
module d'extension optionnel permet d'obtenir un maximum de 4 ports RS-232 |
| SensorNet: |
1 port , 1 connecteur sur bornier à vis
Eurostyle avec corps 5 broches enfichable |
2 ports , 2 connecteurs sur bornier à vis
Eurostyle avec corps 5 broches enfichable |
| Clavier de côntrole: |
max. 8 |
caméra/prépositionnement
et caméra/modèle: |
128 vues |
| Séquences/rondes: |
16 |
| Modes d'affichage des alarmes: |
5 |
| Modes de réponse aux alarmes: |
3 |
| Environnement de fonctionnement: |
0 ... +40 °C (10 ... 95 % humidité de l’air rel.) |
| Poids: |
3,5
kg |
| Dimensions (h x l x p): |
90 x 445 x 185 mm |
|

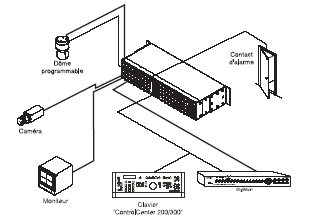

Schéma d’un système de base
 |
|
Numéros de commande |
| ADMPLT16 |
MegaPower LT, 16 entrées x 4 sorties (120 / 230 Vca -
NTSC/PAL) |
grande
Fiche produit |
| ADMPLT16C2 |
MegaPower LT, 16 entrées x 4 sorties (120 / 230 Vca - NTSC /
PAL)
avec clavier ControlCenter 200 |
| ADMPLT16C3 |
MegaPower LT, 16 entrées x 4 sorties (120 / 230 Vca - NTSC /
PAL)
avec clavier ControlCenter 300 |
| ADMPLT32 |
MegaPower LT, 32 entrées x 8 sorties (120 / 230 Vca -
NTSC/PAL) |
| ADMPLT32C2 |
MegaPower LT, 32 entrées x 8 sorties (120 / 230 Vca - NTSC /
PAL)
avec clavier ControlCenter 200 |
| ADMPLT32C3 |
MegaPower LT, 32 entrées x 8 sorties (120 / 230 Vca - NTSC /
PAL)
avec clavier ControlCenter 300 |
|
