Kreuzschiene MegaPower® 48 Plus





Leistungsmerkmale

  • 3 flexible Erweiterungsmodi mit primärer/sekundärer Konfiguration von bis zu 7 Systemen und 288 Kameras

  • IP-Anschluss über Ethernet Kat. 5, für Multimatrix-Datenübertragung und Systemeinrichtung

  • Konfigurations- und Überwachungssoftware EASY 48 für Windows® XP, 2000, 95/98 und NT® 4.0-basierte Systeme

  • Dome-Pingtest und Statusanzeige

  • Unterstützung vorhandener RS-422-Domes, einschliesslich einfacher RS-422-Schnittstelle

  • Modulare, mikroprozessorgesteuerte, hochdichte Kreuzschiene

  • 48 Videoeingänge und 16 Videoausgänge

  • 8 Videoausgänge mit Texteinblendung, 8 ohne Texteinblendung

  • Schlankes, vertikales Wandmontagedesign, kann überall in der Einrichtung direkt an einer beliebigen Wand montiert werden

  • Optionaler Gestellmontagesatz erhältlich

  • Integrierte Multiprotokoll-Steuercodeerzeugungseinheit ermöglicht Schwenke-/ Neige- und Domesteuerung mit konstanter und variabler Geschwindigkeit (SensorNet, SEC RS422 und Manchester)

  • Voll eingebettete Systemmenüs zur mühelosen Systemeinrichtung

  • Entfernbares Flash-Speichermodul zur Datensicherung ohne einem PC

  • Aufnahmegerätsteuerung (VCRs )

  • Vom Benutzer definierte Makros

  • Unterstützt Paging bei Alarm für Personenrufgeräte und GSM-Handys (TAP-Protokoll)

  • Acht flexible RS232-Eingänge, auf 32 erweiterbar

  • Systempartitionierung (Eingänge, Ausgänge und Tastaturen)

  • Individuelle Bildschirmsequenzen

  • 64 Systemsequenzen und 64 Salven

  • Mit Sequenzindexierung können Benutzer den "Startpunkt" der Sequenz angeben

  •  4.096 Ansichtstitel, 250 Alarmtitel

  • Bildschirmtext mit Videoeingangsnummer, Bildschirmstatus, Uhrzeit und Datum, Videoeingang- oder Ansichtstitel, und Alarmtitel

  • 25 Alarmanzeige-/Freigabemodi

  • Separate Alarmkontakttabellen für 16 Steckfelder, 192 Domes, 512 Kommunikationsverbindungen 48 Videoverlusteingänge

  • Systempasswörter und Prioritätsebenen

  • Integrierte Systemdiagnose

Beschreibung

Das MegaPower™ 48 Plus Matrix-Kreuzschienen-/ Controllersystem bringt das modulare Design und die anspruchsvollen Funktionen des MegaPower 48 auf eine neue Stufe der Flexibilität und Leistungsfähigkeit für kleine bis mittlere Anwendungen. Standardmässige Leistungsmerkmale unserer größten Matrix- Kreuzschienen (Makrosteuerung, Rekordersteuerung, zur Auswahl stehende Tastaturen sowie ein komplettes Angebot programmierbarer Funktionen) werden durch mehrere hochinteressante Verbesserungen erweitert.

Zum einen ist das MegaPower 48 Plus eine IP-aktivierte Matrix mit Ethernet Kat. 5, die als Einzelsystem oder als Teil eines Netzwerks betrieben werden kann. Wählen Sie eines aus drei Erweiterungsmodi und erweitern Sie Ihr System auf bis zu 288 Eingänge. Ob Sie es als zentrales oder verteiltes System nutzen kann, das MegaPower 48 Plus kostengünstig installiert und für die anspruchsvollsten Standortanforderungen optimiert werden.

Die neue Systemkonfigurations-Software EASY 48 ist eine benutzerfreundliche MS Windows®-Anwendung, die es dem Administrator ermöglicht, das MegaPower 48 Plus entweder vor Ort oder entfernt über Ethernet oder RS-232 zu programmieren. Sie können es dafür verwenden, den Systemstatus von Kameras und Monitoren entfernt über eine Ethernet-Verbindung zu prüfen oder Systemdaten und Dome-Zielkoordinaten zu sichern und wiederherzustellen.

Das schlanke, modulare Wandmontagedesign ist platzsparend und verringert die Verkabelungskosten, da Sie das MegaPower 48 Plus am zentralsten Standort von Ihren Kameras installieren können. Da das MegaPower 48 Plus nicht auf einem Rack in einem Kontrollraum montiert werden muss, kann es überall in Ihrer Anlage (sogar in einem Schaltschrank) installiert werden; oder Sie können den Platz maximieren und mehr Geräte in Ihrem Standardrack unterbringen, indem Sie es in einem 90 Grad-Winkel hinter einer anderen Einrichtung installieren. Sie können das MegaPower 48 Plus ausserdem auf einem Rack in anderen Winkeln montieren, um problemlose Kabelverbindungen mit dem optionalen Rackmontagesatz zu ermöglichen.




Technische Daten

MegaPower 48 Plus

Betriebsspannung:

24 VAC  (Netzteil 195-253 VAC, 47-63 Hz  im Lieferumfang enthalten)

Videoeingänge:

48 × FBAS, 0,5 ... 2,0 Vs-s, 75 Ohm, BNC

Monitorausgänge:

16 × FBAS 1,0 Vs-s, 75 Ohm, BNC

Alarmeingänge:

16 Eingänge, ausbaubar in 64 er Schritten mit AD2096 Alarminterface

Alarmausgänge:

2 Buchsen, 2 Ausgänge Form-C-Relais
über 3-Pin Eurostyle- Schraubklemmenstecker

RS-422:

6 Ports

SensorNet:

6 Ports

Manchester:

1 Port

Ethernet:

Ethernet, IEEE 802.3, 10 Mbps, TCP/IP

Modem:

1 DB9 Anschluss  (Hayes AT kompatibel)

Bedieneinheiten:

8 erweiterbar auf max. 32

Vorpositionen Titel:

4`096

Sequenzen / Touren:

45

Alarmmodi:

25

Alarmtitel:

250

Betriebsumgebung:

0 ... +50 °C (5 ...  95 % rel. Luftfeuchtigkeit)

Gewicht:

5,97 kg

Abmessungen (H x B x T):

508 x 438 x 89 mm

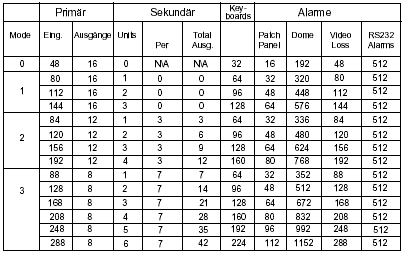

Ausbaumatrix

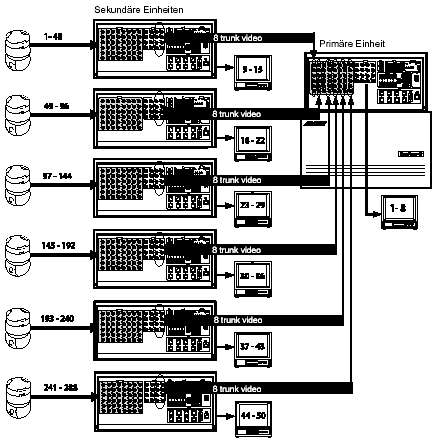

Prinzip der Vernetzung

Bestellinformationen
ADMP48P-EU Kompaktkreuzschiene, 48 x 16,
vernetzbar bis 144 x 16 oder 288 x 8,
Vernetzung über TCP/IP,
8 Anschlüsse Bedieneinheiten, max. 32,
Systempartition, Alarm,

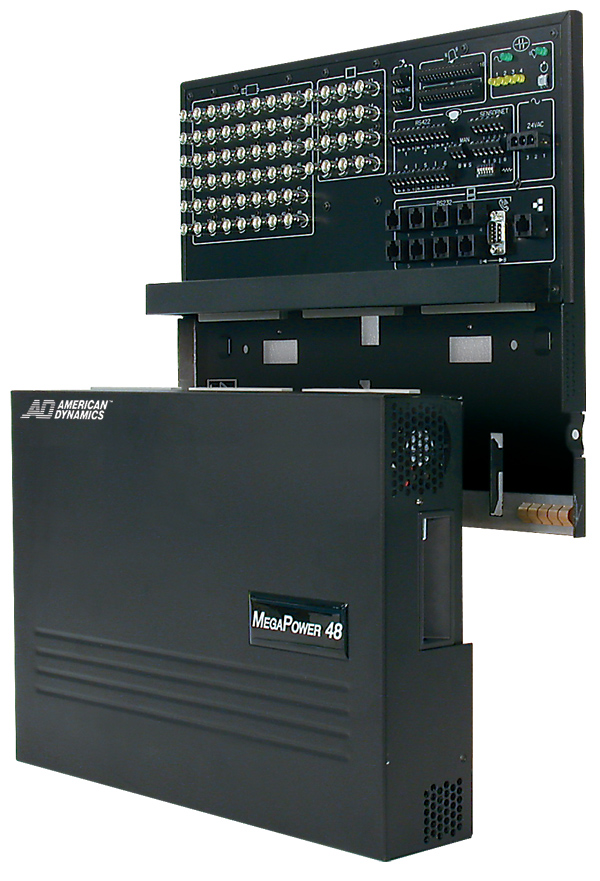

Produktbild gross
Datenblatt
Installationshandbuch

Bedienungsanleitung
Programmiersoftware
Anleitung Programmiersoftware
