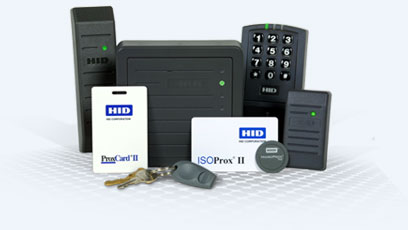

HID
Berührungslose Proxleser
|
| |
|
 |
-
Wiegand oder Clock/data
bis 84-bit Protokoll
-
Verkabelung bis zu 150 m ohne
Abschirmung
-
Lesebereich bis zu 2.5m (P600)
-
Hohe Sicherheit durch digitale
Signalverarbeitung
-
Innen und aussen einsetzbar
-
Integrierter Piezo-Summer
und Multicolor LEDs
|
|
Optische/akustische Anzeigen:
Bei Erkennung einer Proximity-Karte Wechsel der LED von rot auf grün und
akustische Meldung durch den Beeper. Mehrfarbige LED und Beeper auch über
zentralen Host-Prozessor ansteuerbar.
(Selbst)Test:
Bei Einschaltung der Stromversorgung automatischer Selbsttest mit
Prüfung der Konfiguration, Bestimmung des Kontrollmodus (intern/zentral) und
Aufnahme des Betriebs. Kontrolle der Ein- und Ausgänge durch externe
Rückkopplung, ohne sonstige Prüfmittel.
Flexibles Schnittstellenkonzept:
Ausgang mit Wiegand-Datenformat für alle Wiegand-fähigen
Kontrollsysteme. Clock-and-Data-Ausgang für fast alle Systeme mit
Magnetstreifen-Technologie.
Lesebereich
Je nach Modell und Umgebung beträgt der Lesebereich zwischen 6,5 cm und 250 cm (5375). Mit seinem grossen Lesebereich eignet sich der
5375
Long Range Reader besonders für Parkplätze und Anwendungen bei denen
besondere Zugangsumstände berücksichtigt werden müssen.
Abgeschirmte Verkabelung
Die Prox Leser können über die Wiegandschnittstelle bis zu einem Abstand von
150 m zum Controller verkabelt werden.
|
|
Technische Daten |
|
6005B ProxPoint® Plus |
5405 Prox80™ |
5365 MiniProx® |
|
Spannungsversorgung: |
5 ... 16 VDC |
|
Stromaufnahme Standby/Max.: |
30/75mA |
30/115mA |
30/110mA |
|
Übertragungsfrequenz: |
125kHz |
|
Betriebstemperatur: |
-30° C bis 65° C |
|
LED Anzeige: |
Multicolor LED |
|
Protokoll: |
bis 84-bit Wiegand oder Clock/Data |
|
Maximale Lesedistanz: |
6.35cm |
12.5cm |
|
Anwendungsbereich: |
Innen / Aussen |
|
Abmessungen (H × B × T): |
79,6 x 43,7 x 16,9mm |
80 x 80 x 20mm |
152 x 43 x 25,4mm |
|
Gewicht: |
75 Gramm |
63 Gramm |
108 Gramm |
|
Design: |
Design oder Classic |
Classic |
Design oder Classic |
|
Farbe: |
schwarz, grau, beige oder weiss |
grau oder weiss |
schwarz, grau, beige oder weiss |
|
Weitere Merkmale: |
|
Montageschlitze für Schraublochabstände
zwischen 52 und 60 mm. |
Design-Linie auch in Waveblue |
|
|
 |
 |
 |
|
5365 ThinLine II® |
5355 ProxPro® |
5355 ProxPro® KEYPAD |
|
Spannungsversorgung: |
5 ... 16 VDC |
10 ... 28.5 VDC |
|
Stromaufnahme Standby/Max.: |
30/115mA |
100/125mA |
|
Übertragungsfrequenz: |
125kHz |
|
Betriebstemperatur: |
-30° C bis 65° C |
|
LED Anzeige: |
Multicolor LED |
|
Protokoll: |
bis 84-bit Wiegand oder Clock/Data |
|
Maximale Lesedistanz: |
12,7cm |
17.5cm |
|
Anwendungsbereich: |
Innen / Aussen |
IP-55 |
|
Abmessungen (H × B × T): |
119 x 76 x 17mm |
127 x 127 x 25.4mm |
|
Gewicht: |
94 Gramm |
336 Gramm |
|
Design: |
Design oder Classic |
Classic, |
|
Farbe: |
schwarz, grau, beige oder weiss |
grau oder weiss |
|
Weitere Merkmale: |
Design auch in Waveblue |
|
integrierte Codetastatur |
|
|
 |
 |
 |
|
5455 ProxPro II® |
5375 MaxiProx® |
5355 ProxPro® KEYPAD |
|
Spannungsversorgung: |
5 ... 16 VDC |
12 oder 24 VDC |
10 bis 28.5 VDC |
|
Stromaufnahme Standby/Max.: |
25/125mA |
DC Current at 12V: Avg. 200mA,
Peak 700mA
DC Current at 24V: Avg. 260mA, Peak 1.2A |
100/125mA |
|
Übertragungsfrequenz: |
125kHz |
|
|
Betriebstemperatur: |
-30° C bis 65° C |
|
|
LED Anzeige: |
Multicolor LED |
|
|
Protokoll: |
bis 84-bit Wiegand oder Clock/Data |
|
|
Maximale Lesedistanz: |
20cm |
250cm |
|
|
Anwendungsbereich: |
IP-65 |
Innen / Aussen |
|
|
Abmessungen (H × B × T): |
127 x 127 x 25.4mm |
300 x 300 x 25.4mm |
|
|
Gewicht: |
385Gramm |
1`400 Gramm |
|
|
Design: |
Classic |
Classic, |
|
|
Farbe: |
schwarz, grau, beige oder weiss |
grau |
|
|
Weitere Merkmale: |
Design auch in Waveblue |
|
|
|
|
|
 |
|
|
Bestellinformationen |
|
6005B ProxPoint® Plus |
ProxPoint Plus 125kHz Proximityleser, Wiegand,
-84 Bit, 5-16VDC, Innen- und Aussenanwendung |
 Datenblatt |
|
5405 Prox80™ |
Prox80 125kHz Proximityleser, Wiegand, -84 Bit,
5-16VDC, Innen- und Aussenanwendung |
Datenblatt |
|
5365 MiniProx® |
MiniProx 125kHz Proximityleser, Wiegand, -84
Bit, 5-16VDC, Innen- und Aussenanwendung |
Datenblatt |
|
5365 ThinLine II® |
ThinLine II 125kHz Proximityleser, Wiegand, -84
Bit, 5-16VDC, Innen- und Aussenanwendung |
Datenblatt |
|
5355 ProxPro® |
ProxPro 125kHz Proximityleser, Wiegand, -84 Bit,
10-28VDC, IP-55 |
Datenblatt |
|
5355 ProxPro® KEYPAD |
ProxPro 125kHz Proximityleser, Wiegand, -84 Bit,
10-28VDC, IP-55, Codetastatur |
|
5455 ProxPro II® |
ProxPro II 125kHz Proximityleser, Wiegand, -84
Bit, 9-16VDC, IP-65 |
Datenblatt |
|
5375 MaxiProx® |
MaxiProx 125kHz Vehicle-Proximityleser, Wiegand,
-84 Bit, 12/24VDC, Innen- und Aussenanwendung |
Datenblatt |
|
Gesamtübersicht
HID Proximityleser |
|
|
|
