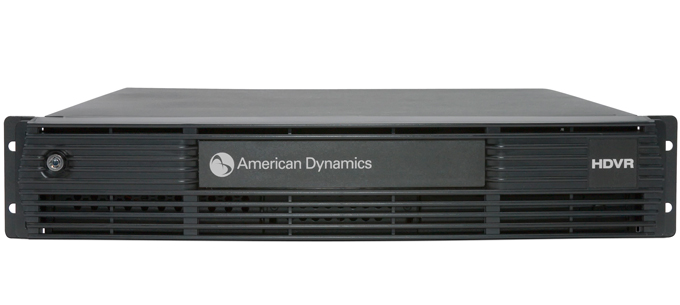

HDVR Hybrid-Harddiskrekorder

Bild gross

Leistungsmerkmale

• 16 oder 32 analoge Kameraeingänge, automatischer Abschlusswiderstand
• Festplattenkapazität von bis zu 8 TB
• Systemaufzeichnungsrate von bis zu 800 Bildern pro Sekunde (PAL)
• H.264-Kompression mit Wasserzeichen
• Eingebaute Hardware-Bewegungsmeldung mit pro Kamera definierbaren Zonen
• Pro Kamera anpassbare Bildrate und Auflösung
• 16 Analogkameras mit 2U-, 32 Analogkameras mit 4U-Gehäuse

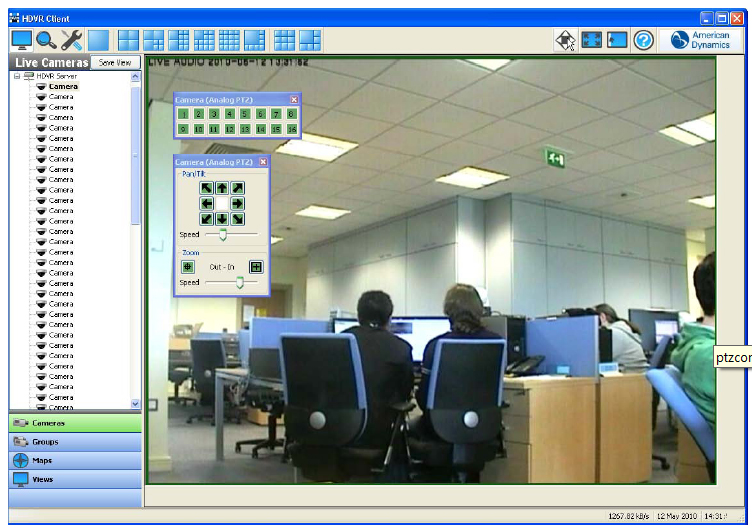

• Client-Anzeige- und -Verwaltungssoftware
• Fernzugriff über Clientsoftware oder Internet Explorer, Firefox, Safari, Opera, Google Chrome
• Mobile Zugriff für iPhone, iPod Touch, iPad, BlackBerry, Windows Mobile OS
• Zeitplanung für 24 Stunden an 7 Tagen die Woche
• Übertragung über Ethernet, DSL oder CATV
• Automatische IP-Adressen-Zuweisung mit DHCP
• Auch bei Netzwerkausfall kein Aufzeichnungsstopp; Watchdog-Timer
• Bandbreitenbegrenzung für Ethernet/DFÜ-Netzwerke
• Gleichzeitiges Aufzeichnen, Abspielen sowie Hintergrundarchivierung des Bildes
• Bis zu 32 interne Alarmeingänge, 16 Alarmausgänge, 1 Relaisausgang
• Multi-Vollduplex-Audio mit Aufzeichnung
• PTZ-Kontrolle über RS-485/RS-422
• Stichproben-Monitorausgänge für Live-Video
• Betriebssystem Windows® XP für Stabilität und Verlässlichkeit
• Network Time Protocol (NTP)-Unterstützung zur Zeitsynchronisierung
• Schnittstelle für Kassen (POS) und Geldautomaten zur Aufzeichnung von Videomaterial und Transaktionstext
• DVD-Rekorder
• Offene API zur Integration und Kompatibilität mit Drittanbieterprodukten
• Unterstützte Netzwerkkameras

Beschreibung

Der digitale Hybrid-Videorekorder (Hybrid Digital Video Recorder – HDVR) ist eine hochleistungsfähige Sicherheitslösung der nächsten Generation mit H.264-Unterstützung mit 30 Bildern pro Sekunde und Kanal. Das HDVR-System bietet 480 Bilder pro Sekunde, 16 Kanäle und H.264-Hardwarekompression mit 800 Bps, 32 Kanäle und Videobewegungsmeldung, ereignisbasiertes Aufzeichnen und Steuerungsfunktionen für Relaisausgänge. Die Netzwerkfunktionen ermöglichen lokale und dezentrale Verwaltung, Wiedergabe und Export über eine handelsübliche Client-Anwendung mit PC oder Mac. Der HDVR unterstützt eine Mischung aus Analog- und Netzwerkkameras mit derselben intuitiven Benutzeroberfläche. Die flexible Hochgeschwindigkeitssuche umfasst die Kriterien Zeit und Datum, Ereignisse und Smart-Pixel. Der HDVR bietet eine höchst intuitive und ergonomische Benutzeroberfläche, die einfachen und effizienten Zugang zu allen Einstellungen und Betriebsfunktionen ermöglicht.

Videoaufzeichnung – Überblick
Die Hauptfunktion des HDVR ist das Aufzeichnen von Videos über Analog- oder IP-Kameras, damit Sie bei Sicherheitslücken schnell und einfach das Video suchen und finden, das Sie zur Lösung Ihres Sicherheitsproblems benötigen. Viele zusätzliche Funktionen und Konfigurationseinstellungen bieten Ihnen Tools, mit denen Sie Ihr System auf Ihre spezifischen Anforderungen anpassen können, die Suche nach Videoaufzeichnungen ist jedoch die Hauptfunktion des Systems. Das Verstehen der grundlegenden Videoaufzeichnungseinstellungen ist wichtig, damit Sie die umfassenden Vorteile dieser leistungsfähigen Videosicherheitslösung nutzen können. Sie finden im Bereich „Softwareeinstellungen“ dieses Handbuches eine detaillierte Beschreibung mit Diagrammen, die die Konfiguration der Videoaufzeichnungseinstellungen erläutert. Bevor Sie jedoch damit anfangen, lesen Sie sich die kurze Übersicht über die drei Videoaufzeichnungseinstellungen durch.
Bewegungsmeldeaufzeichnung – Videos werden nur aufgezeichnet, wenn das HDVR-System Bewegung im Kamerabild ausmacht. Diese Aufzeichnungsmethode ist äußerst effizient, da kein Video aufgezeichnet wird, wenn das System keine Bewegung ausmacht. So wird viel Speicherkapazität gespart und die Aufzeichnungszeit verlängert. Die Aufzeichnung von Bewegungsmeldungen wird im Fenster „Einrichten von Zeitplänen“ konfiguriert.
Bei ununterbrochener Videoaufzeichnung (auch freie Aufzeichnung genannt) wird jedes Videobild während eines von Ihnen für die Kamera festgelegten Zeitraums aufgezeichnet. Die ununterbrochene Aufzeichnung wird im Fenster „Einrichten von Zeitplänen“ konfiguriert.
Die Aufzeichnung von Ereignissen bietet eine Methode, verschiedene Ereignisarten wie Dateneingänge, Daten von Verkaufspunkten und den Verlust eines Videosignals oder Videobewegung mit einer Aktion wie z. B. der Aufzeichnung eines Videos zu verlinken. Im Fenster „Ereignisverlinkung“ finden Sie weitere Aktionstypen, die Sie mit Ereignistypen verlinken können. Sie können die Ereignisaufzeichnung zum Beispiel so konfigurieren, dass die Aktivierung eines Türsensors, der über einen Dateneingang mit dem HDVR verbunden sowie mit einer Kamera verlinkt ist, automatisch die Videoaufzeichnung auslöst.

HDVR-Software – Überblick

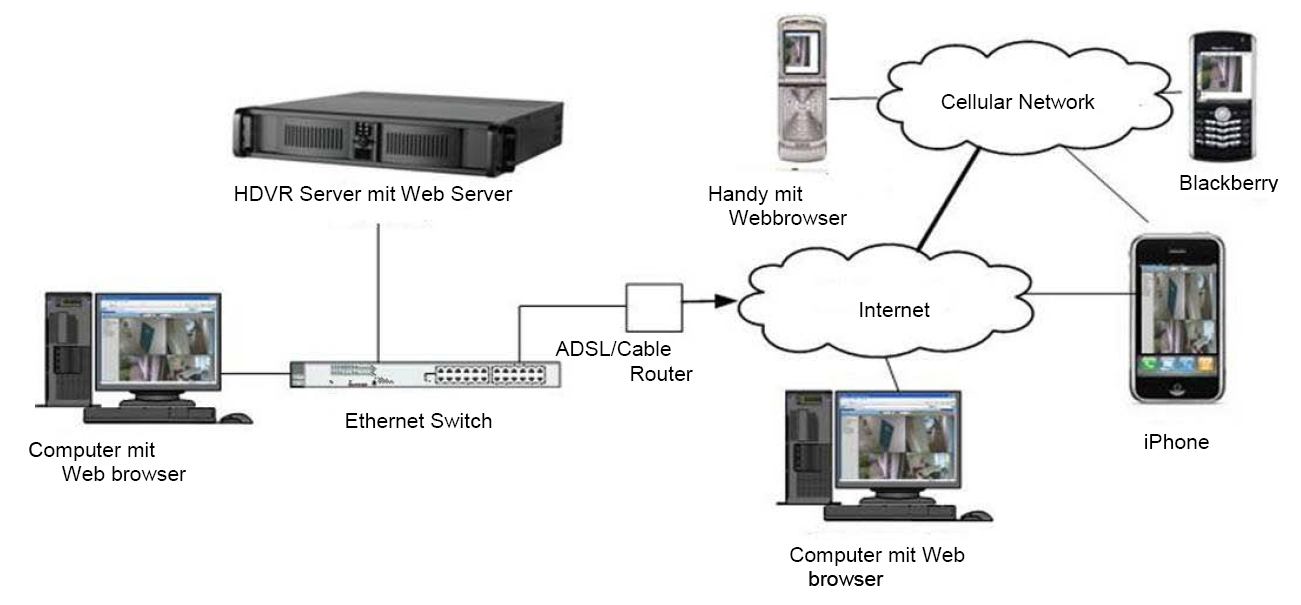

Die HDVR-Software basiert auf einer Client-/Serverarchitektur. Eine Client-/Serverarchitektur bietet eine skalierbare Plattform, auf der jeder Computer eines Netzwerks entweder als Client, Server oder gleichzeitig sowohl als Client als auch als Server fungiert.
Client: Ein Client ist ein Computersystem, das über ein TCP/IP-Netzwerk auf einen (Remote)-Dienst auf einem anderen Computer zugreift. Mit der HDVR-Client-Software lassen sich Live- und aufgezeichnete Video-, Audio- und Alarmdaten anzeigen und durchsuchen sowie HDVR-Serverkonfigurationen verwalten.
Server: Ein Server ist ein Computersystem, das anderen Computern – sogenannten Clients – über ein TCP/IP-Netzwerk Dienste bereitstellt. HDVR-Server-Software zeichnet Video-, Audio- und Alarmdaten auf, ruft diese Daten ab und stellt sie den HDVR-Clients zum Abruf zur Verfügung.
Client/Server: Client und Server können sich gleichzeitig auf einem Computer befinden, von dort aus betrieben werden und miteinander über ein TCP/IP-Loopback kommunizieren. Bei einer Loopback-Adresse handelt es sich um eine besondere IP-Adresse (127.0.0.1), welche die Kommunikation der Client- und Serversoftware auf demselben Computer ermöglicht. Durch die kombinierten Funktionen der HDVR-Client/Server-Software auf einem System können Administratoren flexible eigenständige Konfigurationen und Netzwerkkonfigurationen implementieren, die sich auf individuelle Anforderungen skalieren lassen.
Eine HDVR-Client-Anwendung lässt sich je nach Ihren Anforderungen auf zwei verschiedenen Konfigurationen installieren. Der Client verfügt bei jeder Installationskonfiguration über die gleichen Funktionen und die gleiche Benutzeroberfläche. Die erste Installation wird als lokaler Client bezeichnet, d. h. der Client befindet sich lokal auf demselben System wie der Server. Die zweite Installation wird als Remote-Client bezeichnet, d. h. sie wurde auf einem anderen, vom Server entfernten Rechner installiert. Sämtliche Interaktionen mit dem Server (Betrachtung von Live- und aufgezeichneten Videodaten sowie Verwaltung) werden entweder über den lokalen oder den Remote-Client ausgeführt.
Der lokale Client ist werksseitig auf dem HDVR installiert. Der Remote-Client wird vom Benutzer auf dem gewünschten PC installiert. Dies kann entweder über die mitgelieferte CD oder per Download von der HDVR-Website (http://www.americandynamics.net/) erfolgen.
Die HDVR-Software lässt sich in folgenden Konfigurationen installieren und ausführen:
Die HDVR-Software für den lokalen Client und Server ist werkseitig auf dem HDVR-System installiert. Der HDVR kann entweder als eigenständiges System (ohne Netzwerkverbindung) mit vor Ort angeschlossenem VGA-Monitor, Tastatur, Maus und Kameras (analog oder IP) betrieben oder zum Zugriff auf andere HDVRs an ein Netzwerk angeschlossen werden.
Der HDVR-Remote-Client wird mit dem HDVR auf einer CD mitgeliefert und lässt sich auf einem PC Ihrer Wahl installieren, der über das Netzwerk mit dem HDVR verbunden ist.

Technische Daten

ADHD16xxxx ADHD32xxxx

Videosystem: PAL / NTSC

Betriebsspannung: 240 VAC, 50/60 Hz - 300 Watt 240 VAC, 50/60 Hz - 400 Watt

Videoeingänge: 16 FBAS, durchschleifbar, 1 Vp-p, auswählbar als 75Ohm oder High-Z, BNC 32 FBAS, durchschleifbar, 1 Vp-p, auswählbar als 75Ohm oder High-Z, BNC

Bildschirm: VGA/DVI Monitor Output

Festplatte: max. 8000GB intern, je nach Ausführung

Auflösung Analog (H x V): Hoch (704 x 576)

Bildrate: 25 Bilder/Sekunde/Kamera @ 4CIF

Kompression analog: H.264 / MJPEG

Lizenzen Netzwerkkameras: 8, erweiterbar auf 64 Lizenzen für Netzwerkkameras

Auflösung Netzwerkkameras: entsprechend der Netzwerkkameras (Multi-Megapixel)

Kompression Netzwerkkameras: H.264 / MPEG-4 / MJPEG

Aufzeichnungsmodi: Steuerung durch Bewegung, Kontakt, Ereignis oder Zeitplan

Bewegungserkennung: Frei definierbare Flächen, richtungsdefinierbarer Bewegungsmelder

Signalausfallerkennung: Anzeige auf dem Monitor, akustischer Alarm

Wiedergabe: Einzelbild, Ereignis, Vorlauf/Rücklauf, zeitsynchrone Wiedergabe mehrerer Kameras

Backup: DVD-RW

Bedienelemente: Maus (im Lieferumfang enthalten)

Alarmeingänge: einer pro Kamera, durch Kontaktschluss oder TTL/CMOS-Signal aktiviert programmierbare Polarität

Alarmausgänge: 8 16

Audio: 16 Eingänge / 1 Ausgang 32 Eingänge / 1 Ausgang

Schnittstellen: 6 x USB
1 x RS-485/422 für Domestuerung
2 xRJ-45, Gigabit

Menusprachen: Deutsch, Französisch, Englisch, Italienisch

Betriebsumgebung: +0 ... +35 °C (5 ... 95 % rel. Luftfeuchtigkeit)

Gewicht: 12,25 - 14.51 kg 20,87 - 25.40 kg

Abmessungen (B x H x T): 48.26 x 8.89 x 57.79 cm, 19" 2HE 48.26 x 17.78 x 57.79 cm, 19" 4HE

Bestellinformationen
ADHD160100	16 analoge H.264 / MJPEG Kameraeingänge, durchschlaufbar, 704 x 576 Pixel Auflösung, 25 Bilder/s/Kamera, 16 Kanal Audio, 2x Giga-Ethernet, RS485/422 Domesteuerung, DVD-RW, 8 Lizenzen für H.264/MPEG-4/MJPEG Multimegapixel Netzwerkkameras, 1TB Speicher intern, 19" 2HE Gehäuse	Produktbild gross Datenblatt Bedienungsanleitung DE Aufzeichnungsrecher Gesamtkatalog deutsch Listenpreise
ADHD160200	wie ADHD160100, jedoch mit 2`000 GB Festplattenkapazität
ADHD160300	wie ADHD160100, jedoch mit 3`000 GB Festplattenkapazität
ADHD160400	wie ADHD160100, jedoch mit 4`000 GB Festplattenkapazität
ADHD16R300	wie ADHD160100, jedoch mit 3`000 GB netto RAID-5 Festplattenkapazität
ADHD320200	16 analoge H.264 / MJPEG Kameraeingänge, durchschlaufbar, 704 x 576 Pixel Auflösung, 25 Bilder/s/Kamera, 16 Kanal Audio, 2x Giga-Ethernet, RS485/422 Domesteuerung, DVD-RW, 8 Lizenzen für H.264/MPEG-4/MJPEG Multimegapixel Netzwerkkameras, 2TB Speicher intern, 19" 4HE Gehäuse
ADHD320400	wie ADHD320200, jedoch mit 4`000 GB Festplattenkapazität
ADHD320600	wie ADHD320200, jedoch mit 6`000 GB Festplattenkapazität
ADHD320800	wie ADHD320200, jedoch mit 8`000 GB Festplattenkapazität
ADHD32R600	wie ADHD320200, jedoch mit 6`000 GB netto RAID-5 Festplattenkapazität
ADSHIP01	Single HDVR IP Camera Lizenz bis max. 64
